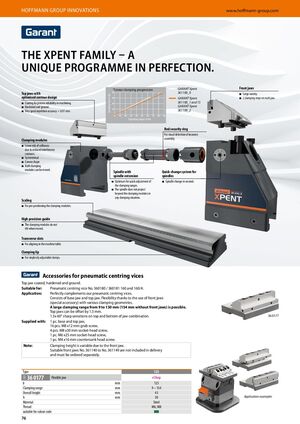

СЕМЕЙСТВО XPENT – УНИКАЛЬНАЯ ПРОГРАММА СОВЕРШЕНСТВА

Верхние кулачки с оптимизированной контурной конструкцией

• Покрытие для надежности процесса при механической обработке.
• Закалены и шлифованы.
• Отличная повторяемость < 0,01 мм.

Зажимные модули

• Низкий риск столкновений благодаря уменьшенным габаритам.
• Симметричная конструкция.
• Выпуклая форма.
• Оба зажимных модуля можно перемещать.

Масштабирование

Для предварительного позиционирования зажимных модулей.

Высокоточное направление

Зажимные модули не наклоняются при перемещении.

Поперечные пазы

Для выравнивания по станине машины.

Зажимная кромка

Для ступенчато-регулируемых тисков.

Принадлежности для пневматических центрирующих тисков

Верхний кулачок с покрытием, закален и шлифован.

Применение: Подходит для пневматических центрирующих тисков № 360180 / 360181 160 и 160/4. Идеально дополняет наши пневматические центрирующие тиски. Состоит из неподвижного и верхнего кулачка. Гибкость благодаря использованию передних кулачков (специальная принадлежность) с различной геометрией зажима. Возможен широкий диапазон зажима от 9 до 130 мм (154 мм без передних кулачков). Верхние кулачки могут смещаться на 1,5 мм. Зубцы 1,5x 60° острые на верхней и нижней части комбинации кулачков.

Поставляется с:

• 1 шт. неподвижный и верхний кулачок,
• 16 шт. винты M8 x12 мм,
• 4 шт. винты M8 x30 мм с внутренним шестигранником,
• 1 шт. винт M6 x25 мм с внутренним шестигранником,
• 1 шт. винт M4 x16 мм потайной.

Примечание: Высота зажима переменна благодаря переднему кулачку. Подходящие передние кулачки № 361140 – 361149 не входят в комплект поставки и должны заказываться отдельно.
