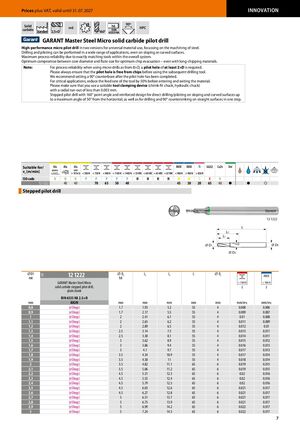

GARANT Master Steel Micro, цельная фреза из твердого сплава ступенчатое сверло версия 2,5×D

Высокопроизводительное микросверло в двух версиях для универсального использования материала с акцентом на обработку стали. Сверление и пилотирование можно выполнять в широком диапазоне применений, даже на наклонных или изогнутых поверхностях. Максимальная надежность процесса благодаря инструментам, точно согласованным в рамках единой системы. Оптимальный компромисс между диаметром сердечника и размером канавки для оптимального отвода стружки – даже с материалами с длинной стружкой.

Примечание

  • Для надежности процесса при использовании микросверл начиная с 8×D требуется пилотное отверстие глубиной не менее 2×D.
  • Перед использованием последующего инструмента всегда убедитесь, что пилотное отверстие свободно от стружки.
  • После завершения пилотного отверстия рекомендуется установить зенкування 90°.
  • Для критичных применений уменьшите подачу инструмента на 50% перед входом и выходом из материала.
  • Убедитесь, что используется подходящее устройство зажима инструмента (цанга-сжимная, гидравлическая цанга) с радиальным биением менее 0,003 мм.
  • Ступенчатое пилотирующее сверло с углом острия 160° и усиленной конструкцией для прямого сверления/пилотирования на наклонных и изогнутых поверхностях под максимальным углом 50° от горизонтали, а также для сверления и зенкування 90° на прямых поверхностях за один проход.
⌀D1 (мм)⌀ D2 (мм)L1 (мм)Lc (мм)L (мм)⌀ Ds (мм)Покрытие AlCrNПодача при <1100 N f (мм/об)Подача при <900 N INOX f (мм/об)
0,81,71,935,2554eShop0,0080,006
0,91,72,175,5554eShop0,0090,007
122,416,1554eShop0,010,008
1,122,656,2554eShop0,0110,009
1,222,896,5554eShop0,0120,01
1,32,53,147,5554eShop0,0130,011
1,42,53,388,1554eShop0,0140,011
1,533,628,9554eShop0,0150,012
1,633,869,4554eShop0,0160,013
1,734,19,7554eShop0,0170,013
1,83,54,3410,9554eShop0,0170,014
1,93,54,5811554eShop0,0180,014
23,54,8211,1656eShop0,0190,015
2,13,55,0611,2656eShop0,0190,015
2,24,55,3112,3656eShop0,020,016
2,34,55,5512,4656eShop0,020,016
2,44,55,7912,5656eShop0,020,016
2,54,56,0312,6656eShop0,0210,017
2,64,56,2712,8656eShop0,0210,017
2,756,5113,7656eShop0,0210,017
2,856,7513,9656eShop0,0210,017
2,956,9914,2656eShop0,0220,017
357,2414,5656eShop0,0220,017
