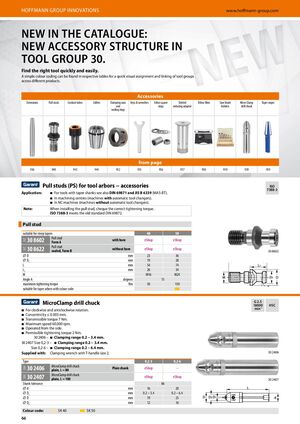

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 66

Новинка в каталоге: новая структура принадлежностей в группе инструмента 30

Найдите нужный инструмент быстро и легко. Простая цветовая кодировка может быть найдена в соответствующих таблицах для быстрого визуального распределения и связи групп инструментов между различными продуктами.

Принадлежности

• Удлинители
• Вытягивающие шпиндели
• Трубки для охлаждающей жидкости
• Цанги
• Гайки зажима и уплотнительные кольца
• Ключи и гаечные ключи
• Прокладочные кольца
• Переходной адаптер с пазом
• Микропатрон Tribos
• Держатели пильных полотен
• Микросверлильный патрон Micro Clamp
• Съемник конического хвостовика

Вытягивающие шпиндели (PS) для инструментальных оправок – принадлежности

Применение:

• Для инструментов с коническими хвостовиками см. также DIN 69871 и JIS B 6339 (MAS-BT).
• В обрабатывающих центрах (станках с автоматической сменой инструмента).
• На станках с ЧПУ (станки без автоматической смены инструмента).

Примечание: При установке вытягивающего шпинделя проверьте правильный момент затяжки. ISO 7388-3 соответствует старому стандарту DIN 69872.

Вытягивающие шпиндели для крутых конусов

Микросверлильный патрон Micro Clamp

• Для вращения по часовой и против часовой стрелки.
• Соосность ≤ 0,005 мм.
• Передаваемый момент 7 Нм.
• Максимальная скорость 60 000 об/мин.
• Управление с боку.
• Допустимый момент затяжки 2 Нм.

30 2406 – диапазон зажима 0,2 − 3,4 мм.
Размер 0,2-3 – диапазон зажима 0,2 − 3,4 мм.
Размер 0,2-6 – диапазон зажима 0,2 − 6,4 мм.

Поставляется с: Зажимной ключ с T-образной ручкой размером 2.
