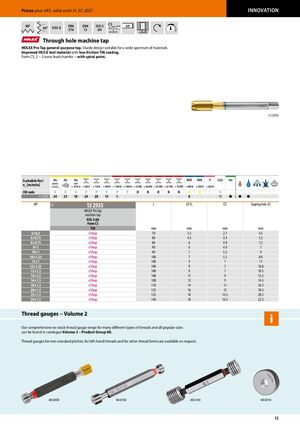

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 13

Предыдущая страница Следующая страница

Навигация

HOLEX Pro Tap для метрической резьбы с мелким шагом

HOLEX Pro Tap — универсальный метчик для нарезания резьбы. Надежная конструкция, подходящая для широкого спектра материалов. Улучшенный материал HSS-E с низкофрикционным покрытием TiN.

Форма CS, 2–3 витка фаски со спиральным заострением.

Размер Длина L, мм Ø D, мм Ø Ds, мм Диаметр отверстия под резьбу, мм
5×0.5 70 3.5 2.7 4.5
6×0.75 80 4.5 3.4 5.2
8×0.75 80 6 4.9 7.2
8×1 90 6 4.9 7
10×1 90 7 5.5 9
10×1.25 100 7 5.5 8.8
12×1 100 9 7 11
12×1.25 100 9 7 10.8
12×1.5 100 9 7 10.5
14×1.5 100 11 9 12.5
16×1.5 100 12 9 14.5
18×1.5 110 14 11 16.5
20×1.5 125 16 12 18.5
22×1.5 125 18 14.5 20.5
24×1.5 140 18 14.5 22.5

Резьбовые калибры — том 2

Наш полный ассортимент резьбовых калибров в программе, охватывающий множество различных типов резьб и все популярные размеры, можно найти в томе 2 каталога — группе продуктов 48.

Резьбовые калибры для нестандартных шагов, левой резьбы и других форм резьб доступны по запросу.
