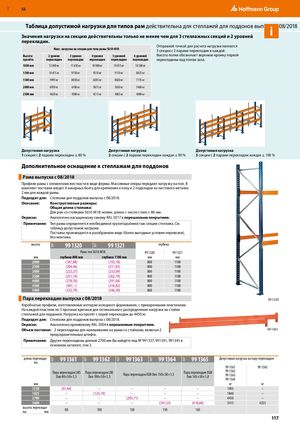

Таблица допустимой нагрузки для типов рам действительна для стеллажей для поддонов выпуска с 08/2018i
Значения нагрузки на секцию действительны только не менее чем для 3 стеллажных секций и 2 уровней
перекладин. Отправной точкой для расчета нагрузки являются Макс. нагрузка на секцию для типа рамы S610-M18 3 секции с 2 парами перекладин в каждой.
| Высота | 2 уровня | 3 уровня | 4 уровня | 5 уровней | 6 уровней | Высота полки обозначает верхнюю кромку первой |
| пролёта | перекладин | перекладин | перекладин | перекладин | перекладин | перекладины над полом зала. |
| 1000 мм | 12 040 кг | 11 650 кг | 10 980 кг | 10 815 кг | 10 580 кг | |
| 1300 мм | 10 415 кг | 9750 кг | 9310 кг | 9110 кг | 8825 кг | |
| 1500 мм | 9495 кг | 8650 кг | 8205 кг | 8020 кг | 7735 кг | |
| 2000 мм | 6950 кг | 6180 кг | 5875 кг | 5630 кг | 5460 кг | |
| 2500 мм | 4630 кг | 4380 кг | 4215 кг | 4065 кг | 4000 кг |
| Допустимая нагрузка | Допустимая нагрузка | Допустимая нагрузка |
| 1 секция с 2 парами перекладин ≙ 80 % | 2 секции с 2 парами перекладин каждая ≙ 90 % | 3 секции с 2 парами перекладин каждая ≙ 100 % |
Дополнительное оснащение к стеллажам для поддонов Рама выпуска с 08/2018 Профили рамы с элементами жесткости в виде фермы. Массивные опоры передают нагрузку на пол. В комплект поставки входят 4 анкерных болта для крепления к полу и 2 подкладки из листового металла
2 мм для каждой рамы.
Подходит для: Стеллажи для поддонов выпуска с 08/2018.
Описание: Конструктивные размеры:
Общая длина стеллажа: Для рам со стойками S610-M18: номин. длина + число стоек × 86 мм.
Окраска: Аналогично насыщенному синему RAL 5017 с порошковым покрытием.
| Примечание: | Тип рамы определяется н таблицу допустимой нагр Поставка производится в без монтажа. | еобходимой грузоподъёмн узки. разобранном виде (более | остью секции сте выгодные условия | ллажа. См. перевозки), |
| высота | 96P 99 1320 | 96P 99 1321 | глуб | ина |
| мм | Рама тип глубина 800 мм | S610-M18 глубина 1100 мм | 99 1320 мм | 99 1321 мм |
| 2000 | (187,88) | (192,18) | 800 | 1100 |
| 2500 | (204,46) | (211,83) | 800 | 1100 |
| 3000 | (222,27) | (232,09) | 800 | 1100 |
| 3500 | (251,74) | (262,79) | 800 | 1100 |
| 4000 | (278,76) | (291,04) | 800 | 1100 |
| 4500 | (307,–) | (316,82) | 800 | 1100 |
| 5000 | (332,79) | (346,30) | 800 | 1100 |
Пара перекладин выпуска с 08/2018
99 1320 Коробчатые профили, изготовленные методом холодного формования, с приваренными пластинами. На каждой пластине по 5 прочных крючков для оптимального распределения нагрузки на стойки стеллажей для поддонов. Нагрузка на пролёт с парой перекладин до 4450 кг.
Подходит для: Стеллажи для поддонов выпуска с 08/2018.
Окраска: Аналогично оранжевому RAL 2004 с порошковым покрытием.
Объем поставки: 2 перекладины для навешивания на рамы со стойками, включая 2 99 1361
предохранительных штифта. Примечание: Другие перекладины длиной 2700 мм Вы найдёте под № 991337, 991341, 991345 в основном каталоге, том 3.
| длина переклади- ны | 96P 99 1361 Пара перекладин LNS Duo 80×50×1,5 | 96P 99 1362 96P Пара перекладин LNS Duo 100×50×1,5 | 99 1363 Пара перекладин | 96P 99 1364 EGN Duo 150×50×1,5 | 96P 99 1365 Пара перекладин EGN Duo 165×50×1,8 | Допустимая нагрузк 99 1361 99 1362 99 1363 99 1364 | а на пару перекладин 99 1365 |
| мм | кг | кг | |||||
| 1350 | (91,44) | – | – | – | – | 1995 | – |
| 1825 | – | (125,19) | – | – | – | 1840 | – |
| 2700 | – | – | (293,71) | – | – | 4450 | – |
| 3600 | – | – | – | (341,55) | (410,66) | 3415 | 4235 |
| высота переклади- ны мм | 80 | 100 | 150 | 150 | 165 |
