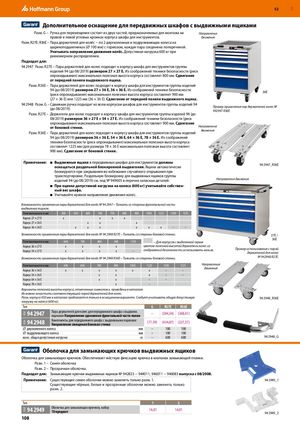

Дополнительное оснащение для передвижных шкафов с выдвижными ящиками
Разм. G – Ручка для перемещения состоит из двух частей, предназначенных для монтажа на Направление правой и левой угловых кромках корпуса шкафа для инструментов. движения
Разм. R27E; R36E – Пара держателей для колёс − по 2 двухколенных и подруливающих колеса на
шарикоподшипниках (⌀ 100 мм) с тормозом, каждая пара соединена поперечиной.
Учитывать направление движения колёс. Допустимая нагрузка 600 кг при
равномерном распределении.
Подходит для:
94 2947 Разм. R27E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы
изделий 94 (до 08/2019) размером 27 × 27 E. Из соображений техники безопасности (риск
опрокидывания) максимальная полезная высота корпуса составляет 800 мм. Сдвигание
от передней панели выдвижного ящика.
Разм. R36E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы изделий
94 (до 08/2019) размером 27 × 36 E, 36 × 36 E. Из соображений техники безопасности
36E
(риск опрокидывания) максимальная полезная высота корпуса составляет 900 мм
(27 × 36 E) или 1225 мм (36 × 36 E). Сдвигание от передней панели выдвижного ящика.
94 2948 Разм. G – Сдвижная ручка подходит ко всем корпусам шкафов для инструментов группы изделий 94
(до 08/2019). Пример применения пар держателей колес № 942947 R36E.
Разм. R27E – Держатели для колес подходят к корпусу шкафа для инструментов группы изделий 94 (до
08/2019) размером 36 × 27 E и 54 × 27 E. Из соображений техники безопасности (риск
опрокидывания) максимальная полезная высота корпуса составляет 900 мм. Сдвигание
от боковой стенки. Направление движения
Разм. R36E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы изделий
94 (до 08/2019) размером 36 × 36 E, 54 × 36 E, 64 × 36 E, 78 × 36 E. Из соображений
техники безопасности (риск опрокидывания) максимальная полезная высота корпуса
составляет 1225 мм (для размера 78 × 36 E максимальная полезная высота составляет
900 мм). Сдвигание от боковой стенки.
Примечание: Выдвижные ящики в передвижных шкафах для инструментов должны
оснащаться раздельной блокировкой выдвигания. Ящики автоматически 94 2947_R36E
блокируются при закрывании во избежание случайного открывания при
транспортировке. Раздельную блокировку для выдвижных ящиков группы
изделий 94 (до 08/2019) см. под № 949605 в перечне запасных деталей. Направление движения
- При оценке допустимой нагрузки на колеса (600 кг) учитывайте собственный вес шкафа.
- Учитывайте нужное направление движения колес.
Возможности применения пары держателей для колёс № 94 2947 – Толкать со стороны фронтальной части выдвижных ящиков.
| Полезная высота в мм | 300 | 450 | 600 | 700 | 750 | 800 | 900 | 1050 | 1225 | 1350 | 1525 | ||
| Корпус 27 × 27 E | x | x | x | x | |||||||||
| Корпус 27 × 36 E | x | x | x | ||||||||||
| Корпус 36 × 36 E | x | x | x | x | x | x | – | – | |||||
| Возможности применения пары держателей для колёс № 94 2948 R27E – Толкать со стороны боковой стенки. | 27E / | ||||||||||||
| 36E | |||||||||||||
| Полезная высота в мм | 600 | 700 | 800 | 900 | 1350 | – Для корпусов с выделенной серым | |||||||
| Корпус 36 × 27 E | x | x | x | x | цветом полезной высотой держатели колес из | ||||||||
| соображений безопасности использовать нельзя. | Пример использования с парой | ||||||||||||
| Корпус 54 × 27 E | x | x | x | x | – | держателей для колес |
Возможности применения пары держателей для колёс № 94 2948 R36E – Толкать со стороны боковой стенки. № 942948 R27E.
| Полезная высота в мм | 450 | 600 | 700 | 900 | 1050 | 1225 | 1350 | 1525 |
| Корпус 36 × 36 E | x | x | x | x | x | x | – | – |
| Корпус 54 × 36 E | x | x | x | – | – | |||
| Корпус 64 × 36 E | x | x | – | – | ||||
| Корпус 78 × 36 E | x | – |
движения
Варианты полезной высоты корпуса, отмеченные символом х, приведены в каталоге. Их можно оснастить соответствующей парой держателей для колес. Разм. корпуса 450 мм в каталоге предлагается только в оснащенном варианте. Следует учитывать общую допустимую 94 2948_R36E нагрузку на колеса (600 кг).
| Тип | G | R27E | R36E | |
| 91H 94 2947 | Пара держателей для колес для передвижного шкафа с выдвижн. ящикамиНаправление сдвижения фронтальной части полки | – | (304,34) | (368,41) |
| 91H 94 2948 | Компоненты для передвижного шкафа с выдвижными ящиками Направление смещения боковая стенка | (77,59) | (434,87) | (227,37) |
| ⌀ двухколенного к | олеса мм | – | 100 | 100 |
| ⌀ подруливающег | о колеса мм | – | 100 | 100 |
| макс. общая допуст | имая нагрузка кг | – | 600 | 600 |
Оболочка для замыкающих крючков выдвижных ящиков
Оболочка для замыкающих крючков. Обеспечивает жёсткую фиксацию крючка в клапанах замыкающей планки.
Разм. 1 – Синяя оболочка
Разм. 2 – Прозрачная оболочка.
Подходит для: Замыкающие крючки выдвижных ящиков № 942823 − 944011, 946011 − 946083 выпуска с 08/2008.
Примечание: Существующие синие оболочки можно заменять только разм. 1. 94 2949_1
Существующие чёрные, белые и прозрачные оболочки можно заменять только разм. 2.
94 2949 Оболочка для замыкающих крючков, набор
10 предмет 14,01 14,01
