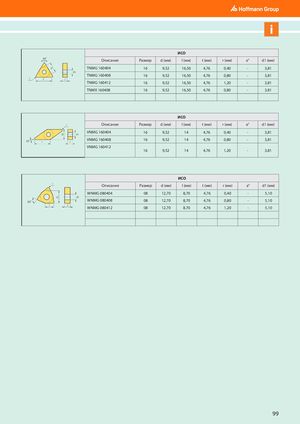

Линейные размеры негативных СМП в соответствии с ИСО
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| TNMG 160404 | 16 | 9,52 | 16,50 | 4,76 | 0,40 | - | 3,81 |
| TNMG 160408 | 16 | 9,52 | 16,50 | 4,76 | 0,80 | - | 3,81 |
| TNMG 160412 | 16 | 9,52 | 16,50 | 4,76 | 1,20 | - | 3,81 |
| TNMX 160408 | 16 | 9,52 | 16,50 | 4,76 | 0,80 | - | 3,81 |
| Описание | Размер | d (мм) | ИСО l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| VNMG 160404 | 16 | 9,52 | 14 | 4,76 | 0,40 | - | 3,81 |
| VNMG 160408 | 16 | 9,52 | 14 | 4,76 | 0,80 | - | 3,81 |
| VNMG 160412 | 16 | 9,52 | 14 | 4,76 | 1,20 | - | 3,81 |
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| WNMG 080404 | 08 | 12,70 | 8,70 | 4,76 | 0,40 | - | 5,10 |
| WNMG 080408 | 08 | 12,70 | 8,70 | 4,76 | 0,80 | - | 5,10 |
| WNMG 080412 | 08 | 12,70 | 8,70 | 4,76 | 1,20 | - | 5,10 |
