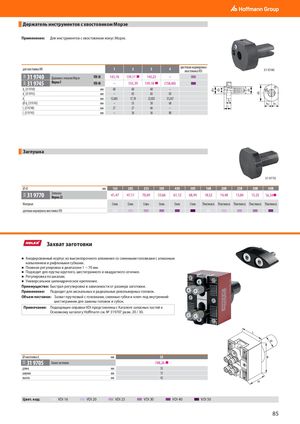

Каталог Hoffmann Group токарный инструмент - страница 85

36A36A36A32B d4 d3 d1 d2 ​Держатель инструментов с хвостовиком Морзе ​ Применение: Для инструментов с хвостовиком конус Морзе. для хвостовика МК 1 2 3 4 цветовая маркировкахвостовика VDI 31 9740 31 9740 Державка с конусом Морзе VDI 30 143,76 139,17  145,23 – 31 9745 Форма F VDI 40 – 155,39 159,18  (158,60) d2 (31 9740) мм 68 68 68 – ​ d2 (31 9745) мм – 83 83 83 ​ d3мм 12,065 17,78 23,825 31,267 ​ l2 Ø d4 (31 9745)l1 (31 9740) мм – 55 58 68 ​мм272766–​ l1 h2 h1 l1 (31 9745) мм – 36 36 80 ​ ​Заглушка ​ 31 9770 Ø d1 мм 16S 20S 25S 30S 40S 50S 16K 20K 25K 30K 40K 31 9770 ЗаглушкаФорма Z2 41,47 47,11 70,69 53,66 61,12 68,94 18,52 14,48 13,84 15,25 16,34 Материал Сталь Сталь Сталь Сталь Сталь Сталь Пластмасса Пластмасса Пластмасса Пластмасса Пластмасса цветовая маркировка хвостовика VDI ​   Захват заготовки „„ Анодированный корпус из высокопрочного алюминия со сменными головками с алмазным напылением и рифлеными губками. „„ Плавная регулировка в диапазоне 1 − 70 мм. „„ Подходит для прутка круглого, шестигранного и квадратного сечения. ​ „„ Регулировка по шкалам. „„ Универсальное цилиндрическое крепление. Преимущество: Быстрая регулировка в зависимости от размера заготовки. Применение: Подходит для аксиальных и радиальных револьверных головок. Объем поставки: Захват прутковый с головками, сменные губки и ключ под внутренний шестигранник для замены головок и губок. Примечание: Подходящие оправки VDI представлены с Каталоге запасных частей к Основному каталогу Hoffmann см. № 319707 разм. 20 / 30. Ø хвостовика d1мм 25 31 9705 Захват заготовки 748,26  длинамм 55 ширинамм 75 высотамм 42 Цвет. код:   VDI 16   VDI 20   VDI 25   VDI 30   VDI 40   VDI 50 85
