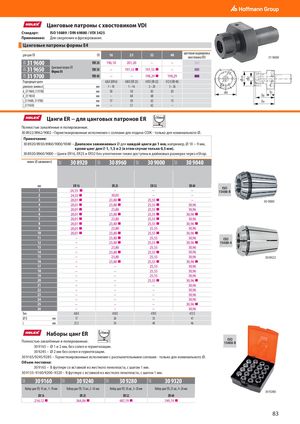

Каталог Hoffmann Group токарный инструмент - страница 83
Навигация
Каталог Hoffmann Group режущий и вспомогательный инструмент
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Цанговые патроны с хвостовиком VDI
Стандарт: ISO 10889 / DIN 69880 / VDI 3425
Применение: Для сверления и фрезерования.
| Цанговые п | атроны формы | E4 | цветовая макиовка | ||||
| для цанг ER | ER | 16 | 25 | 32 | 40 | рр хвостовика VDI | |
| 32V 31 9600 | VDI 20 | 196,10 | 201,20 | – | – | ||
| 32V 31 9650 | Цанговый патрон ER Форма E4 | VDI 30 | – | 197,55 | 197,55 | – | |
| 32V 31 9700 | VDI 40 | – | – | 198,29 | 198,29 | ||
| Подходящиецанги | 426 E(ER16) | 430 E(ER 25) | 470 E(ER 32) | 472 E(ER 40) | |||
| диапазон зажима d2 | мм | 1 – 10 | 1 – 16 | 2 – 20 | 3 –26 | ||
| d6 (31 9600,31 9700) | мм | 50 | 50 | 83 | 83 | ||
| d6 (31 9650) | мм | – | 68 | 68 | – | ||
| l9 (31 9600,31 9700) | мм | 17 | 50 | 62 | 75 | ||
| l9 (31 9650) | мм | – | 57 | 62 | – |
Цанги ER − для цанговых патронов ER ≤10мкм Полностью закалённые и полированные. 30 8922/8962/9002 – Герметизированные исполнения с соплами для подачи СОЖ - только для номинального Ø.
Примечание: 30 8920/8930/8960/9000/9040 – Диапазон зажимаемых Ø для каждой цанги до 1 мм, например, Ø 10 − 9 мм, кроме цанг для Ø 1, 1,5 и 2 (в этом случае только 0,5 мм). 30 8920/8960/9000 – Цанги ER16, ER25 и ER32 без уплотнения также доступны в дюймовых размерах через eShop.
8 l9 d6
| номин.Øзажимания d 32Z | 30 8920 | 32Z 30 8960 | 32Z 30 9000 | 32Z 30 9040 |
| мм | ER 16 | ER 25 | ER 32 | ER 40 |
| 1 | 24,55 | – | – | – |
| 2 | 24,55 | 30,05 | – | – |
| 3 | 20,01 | 23,80 | 25,55 | – |
| 4 | 20,01 | 23,80 | 25,55 | 30,96 |
| 5 | 20,01 | 23,80 | 25,55 | 30,96 |
| 6 | 20,01 | 23,80 | 25,55 | 30,96 |
| 7 | 20,01 | 23,80 | 25,55 | 30,96 |
| 8 | 20,01 | 23,80 | 25,55 | 30,96 |
| 9 | 20,01 | 23,80 | 25,55 | 30,96 |
| 10 | 20,01 | 23,80 | 25,55 | 30,96 |
| 11 | – | 23,80 | 25,55 | 30,96 |
| 12 | – | 23,80 | 25,55 | 30,96 |
| 13 | – | 23,80 | 25,55 | 30,96 |
| 14 | – | 23,80 | 25,55 | 30,96 |
| 15 | – | 23,80 | 25,55 | 30,96 |
| 16 | – | 23,80 | 25,55 | 30,96 |
| 17 | – | – | 25,55 | 30,96 |
| 18 | – | – | 25,55 | 30,96 |
| 19 | – | – | 25,55 | 30,96 |
| 20 | – | – | 25,55 | 30,96 |
| 21 | – | – | – | 30,96 |
| 22 | – | – | – | 30,96 |
| 23 | – | – | – | 30,96 |
| 24 | – | – | – | 30,96 |
| 25 | – | – | – | 30,96 |
| 26 | – | – | – | 30,96 |
| Тип | 426 E | 430 E | 470 E | 472 E |
| ØD мм | 17 | 26 | 33 | 41 |
| L мм | 27,5 | 34 | 40 | 46 |
30 9000
Наборы цанг ER ≤10мкм
| Полностью закалённые и 30 9165 –Ø1 и 2 30 9245 –Ø2 мм | полированные. мм, без сопел и герметизации. без сопел и герметизации. | ISO 15488-B |
| 32Z 30 9160 30 9165/9245/9285 – Герм Объем поставки: 30 9165 – В футля 30 9155–9160/9200–9320 | 32Z 30 9240 32Z 30 9280 32Z 30 9320 етизированные исполнения с распылительными соплами - только для номинальногоØ. ре со вставкой из жесткого пенопласта, с шагом 1 мм. – В футляре с вставкой из жесткого пенопласта, с шагом 1 мм. | |
| Набор цанг ER, 10 шт., 1–10 мм | Набор цанг ER, 15 шт., 2–16 мм Набор цанг ER, 18 шт., 3–20 мм Набор цанг ER, 23 шт., 4–26 мм | 30 9280 |
| ER 16 | ER 25 ER 32 ER 40 | |
| 254,12 | 364,84 487,19 749,74 |
