Переходные втулки для инструмента с цилиндрическим хвостовиком

Подходят для держателя VDI Форма E2 (№ 319290–319405). 31 9426 – Пригодны для ВО, без прорезей. Инструмент фиксируется и затягивается 2 зажимными винтами. 31 9428 – Исполнение с прорезями − выравнивание инструмента возможно установочным винтом, зажимание держателем расточного резца.

Применение: Для уменьшения диаметра зажима инструмента с цилиндрическим хвостовиком.

31 9426_25/12

продольный паз зажимные винты 31 9428

Øхвостовика d1/Øзаж	имания d2	мм	25/4	25/5	25/6	25/8	25/10	25/12	25/14	25/16	25/18	25/20
32V 31 9426	Переходная втулка		86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56
32V 31 9428	Переходная втулка с прорезями		–	–	–	55,53	55,53	55,53	55,53	55,53	55,53	55,53
Ød4 (31 9426)		мм						29
Ød4 (31 9428)		мм	–	–	–	30	30	30	30	30	30	30
l1 (31 9426)		мм						50
l1 (31 9428)		мм	–	–	–	60	60	60	60	60	60	60
l2(31 9426)		мм						4
l2(31 9428)		мм	–	–	–	10	10	10	10	10	10	10
И (31 9426)			зажимные	зажимные	зажимные	зажимные	зажимные	зажимные	продольный	продольный	продольный	продольный
сполнение			винты	винты	винты	винты	винты	винты	паз	паз	паз	паз

Øхвостовика d1/Øзаж	имания d2	мм	32/5	32/6	32/8	32/10	32/12	32/14	32/16	32/18	32/20	32/25
32V 31 9426	Переходная втулка		86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56
32V 31 9428	Переходная втулка с прорезями		–	–	55,53	55,53	55,53	55,53	55,53	55,53	55,53	55,53
Ød4 (31 9426)		мм						40
Ød4 (31 9428)		мм	–	–	37	37	37	37	37	37	37	37
l1 (31 9426)		мм						58
l1 (31 9428)		мм	–	–	69	69	69	69	69	69	69	69
l2(31 9426)		мм						5
l2(31 9428)		мм	–	–	10	10	10	10	10	10	10	10
И (31 9426)			зажимные	зажимные	зажимные	зажимные	зажимные	продольный	продольный	продольный	продольный	продольный
сполнение			винты	винты	винты	винты	винты	паз	паз	паз	паз	паз

Øхвостовика d1/Øзаж	имания d2	мм	40/6	40/8	40/10	40/12	40/14	40/16	40/18	40/20	40/25	40/32
32V 31 9426	Переходная втулка		86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56
32V 31 9428	Переходная втулка с прорезями		–	55,53	55,53	55,53	55,53	55,53	55,53	55,53	55,53	55,53
Ød4 (31 9426)		мм						44
Ød4 (31 9428)		мм	–	45	45	45	45	45	45	45	45	45
l1 (31 9426)		мм						58
l1 (31 9428)		мм	–	79	79	79	79	79	79	79	79	79
l2(31 9426)		мм						5
l2(31 9428)		мм	–	10	10	10	10	10	10	10	10	10
Исполнение (31 9426)			зажимные винты	зажимные винты	зажимные винты	зажимные винты	продольный паз	продольный паз	продольный паз	продольный паз	продольный паз	продольный паз

Øхвостовика d1/Øзаж	имания d2	мм	50/12	50/14	50/16	50/18	50/20	50/25	50/32	50/40
32V 31 9426	Переходная втулка		86,56	86,56	86,56	86,56	86,56	86,56	86,56	86,56
32V 31 9428	Переходная втулка с прорезями		58,04	58,04	58,04	58,04	58,04	58,04	58,04	58,04
Ød4 (31 9426)		мм				5	4
Ød4 (31 9428)		мм				5	5
l1 (31 9426)		мм				7	5
l1 (31 9428)		мм				9	0
l2(31 9426)		мм					5
l2(31 9428)		мм				1	0
Исполнение (31 9426)			зажимные винты	продольный паз	продольный паз	продольный паз	продольный паз	продольный паз	продольный паз	продольный паз

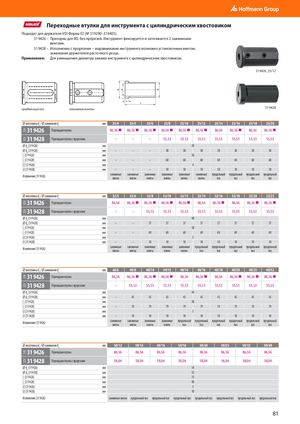

Каталог Hoffmann Group токарный инструмент - страница 81
