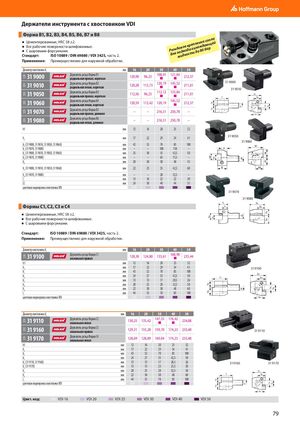

Держатели инструмента с хвостовиком VDI
| Форма B1, | B2, B3, B4, | B5, B6, B7 и B8 | ||||||
| Цементиров Все рабочие С шаровыми Стандарт: Применение: | анные, HRC 58 поверхности форсунками. ISO 10889 Преимущес | ±2. шлифованные. / DIN 69880 / VDI 3425,часть 2. твенно для наружной обработки. | Резьбо для по ж | вое крепле двода охла идкости до | ние сопла ждающей 80 бар | |||
| Диаметр хвостовика d1 | мм | 16 | 20 | 30 | 40 | 50 | ||
| 32V 31 9000 | Держатель резца Форма B1 радиальная правая, короткая | 120,90 | 96,23 | 108,91 | 121,04 | 212,37 | ||
| 32V 31 9010 | Держатель резца Форма B2 радиальная левая, короткая | 120,28 | 113,73 | 120,19 | 145,52 | 211,01 | 31 9000 31 9010 | |
| 32V 31 9050 | Держатель резца Форма B3 радиальная правая, короткая | 112,56 | 96,23 | 112,12 | 133,84 | 211,01 | l1 b2 b1 | |
| 32V 31 9060 | Держатель резца Форма B4 радиальная левая, короткая | 120,59 | 113,42 | 120,19 | 145,52 | 212,37 | d1 h5 h1 h2 | |
| 32V 31 9070 | Держатель резца Форма B5 радиальная правая, длинная | – | – | 216,51 | 250,78 | – | h6 b3 | |
| 32V 31 9080 | Держатель резца Форма B6 радиальная левая, длинная | – | – | 216,51 | 250,78 | – | ||
| h1 | мм | 12 | 16 | 20 | 25 | 32 | ||
| h2 | мм | 17 | 22 | 29 | 34 | 41 | 31 9060 31 9050 | |
| b1(31 9000, 31 9010, 31 | 9050, 31 9060) | мм | 42 | 55 | 70 | 85 | 100 | |
| b1(31 9070, 31 9080) | мм | – | – | 100 | 118 | – | ||
| b2(31 9000, 31 9010, 31 | 9050, 31 9060) | мм | 25 | 30 | 35 | 42,5 | 50 | |
| b2(31 9070, 31 9080) | мм | – | – | 65 | 75,5 | – | ||
| h5 | мм | 20 | 30 | 38 | 48 | 35 | ||
| h6(31 9000, 31 9010, 31 | 9050, 31 9060) | мм | 22 | 25 | 35 | 42,5 | 60 | |
| h6(31 9070, 31 9080) | мм | – | – | 28 | 32,5 | – | ||
| l1 | мм | 13 | 16 | 22 | 22 | 30 | ||
| l2 | мм | 24 | 30 | 40 | 44 | 55 | ||
| цветовая маркировка х | востовика VDI | 31 9070 31 9080 | ||||||
| Формы C1, | C2, C3 и C | 4 | l2 l1 b1 b2 | |||||
| Цементиов | нные HRC 58 | ±2 | 1 h5 | |||||
| р | , | . | h1 d h2 | |||||
| Все рабочие | поверхности | шлифованные. | h6 |
- С шаровыми форсунками.
Стандарт: ISO 10889 / DIN 69880 / VDI 3425, часть 2.
Уточняйте расположение зажимной гребенки в револьверной головке станка! i Применение: Преимущественно для наружной обработки.
| Диаметр хвостовика d1 | мм | 16 | 20 | 30 | 40 | 50 | |
| 32V 31 9100 | Держатель резца Форма C1 аксиальная правая | 128,38 | 124,80 | 133,61 | 168,90 | 235,44 | |
| h1 | мм | 12 | 16 | 20 | 25 | 32 | |
| h2 | мм | 17 | 22 | 29 | 34 | 41 | |
| b1 | мм | 43 | 52 | 70 | 85 | 100 | |
| b2 | мм | 24 | 27 | 35 | 42,5 | 50 | |
| b3 | мм | 13 | 13 | 17 | 20,5 | 26 | |
| h5 | мм | 20 | 25 | 28 | 32,5 | 50 | |
| h6 | мм | 22 | 30 | 38 | 48 | 60 | |
| l1 | мм | 44 | 55 | 70 | 85 | 100 | |
| цветовая маркировка хвостовика VDI |
b3
| Диаметр хвостовика d1 | мм | 16 | 20 | 30 | 40 | 50 | |
| 32V 31 9110 | Держатель резца Форма C2 аксиальная левая | 130,25 | 135,42 | 147,33 | 176,42 | 234,08 | |
| 32V 31 9160 | Держатель резца Форма C3 аксиальная правая | 129,31 | 155,28 | 159,70 | 174,23 | 233,40 | |
| 32V 31 9170 | Держатель резца Форма C4 аксиальная левая | 128,69 | 128,89 | 169,04 | 174,23 | 233,40 | |
| h1 | мм | 12 | 16 | 20 | 25 | 32 | |
| h2 | мм | 17 | 22 | 29 | 34 | 41 | |
| b1 | мм | 43 | 52 | 70 | 85 | 100 | |
| b2 | мм | 24 | 27 | 35 | 42,5 | 50 | |
| b3(31 9110, 31 9160) | мм | 13 | 13 | 17 | 20,5 | 26 | |
| b3(31 9170) | мм | 13 | 13 | 23 | 25,5 | 30 | |
| h5 | мм | 20 | 25 | 28 | 32,5 | 50 | |
| h6 | мм | 22 | 30 | 38 | 48 | 60 | |
| l1 | мм | 44 | 55 | 70 | 85 | 100 | |
| цветовая маркировка хво | стовика VDI |
b1 1 b2
b3
