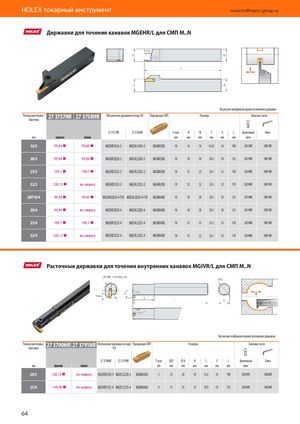

Каталог Hoffmann Group токарный инструмент - страница 64

HOLEX токарный инструмент www.hoffmann-group.ru ​   Державки для точения канавок MGEHR/L для СМП M..N На рисунке изображено правое исполнение державки Размер хвостовика /пластины27 3757HR27 3758HR Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части 27 3757HR 27 3758HR T-max H W S h​ ​L Крепежный Ключ мм правая левая ​ ​ ​ мм мм мм мм мм мм винт 16/3 99,84  99,84  MGEHR1616-3 MGEHL1616-3 MGMN300 18 16 16 16,35 16 100 2032HR 5007HR 20/3 99,84  99,84  MGEHR2020-3 MGEHL2020-3 MGMN300 18 20 20 20,4 20 125 2019HR 5007HR 25/3 109,7  109,7  MGEHR2525-3 MGEHL2525-3 MGMN300 18 25 25 25,4 25 150 2020HR 5007HR 32/3 128,13  по запросу MGEHR3232-3 MGEHL3232-3 MGMN300 18 32 32 32,4 32 170 2020HR 5007HR 20T10/4 99,84  99,84  MGEHR2020-4-T10 MGEHL2020-4-T10 MGMN400 10 20 20 20,4 20 125 2019HR 5007HR 20/4 99,84  по запросу MGEHR2020-4 MGEHL2020-4 MGMN400 18 20 20 20,4 20 125 2019HR 5007HR 25/4 109,7  109,7  MGEHR2525-4 MGEHL2525-4 MGMN400 18 25 25 25,4 25 150 2020HR 5007HR 32/4 128,13  по запросу MGEHR3232-4 MGEHL3232-4 MGMN400 18 32 32 32,4 32 170 2020HR 5007HR ​   Расточные державки для точения внутренних канавок MGIVR/L для СМП M..N На рисунке изображено правое исполнение державки Размер хвостовика /пластины27 3790HR27 3791HR Обозначение державки по кодуISOПодходящая СМП Размеры Запасные части 27 3790HR 27 3791HR T-max ØD Ød H S l ​L Крепежный Ключ мм правая левая ​ ​ ​ мм мм мм мм мм мм мм винт 20/3 128,13  по запросу MGIVR2520-3 MGIVL2520-3 MGMN300 5 25 20 18 15,6 45 100 2033HR 5002HR 25/4 1149,98  по запросу MGIVR3125-4 MGIVL3125-4 MGMN400 6 31 25 23 18,9 45 125 2033HR 5002HR 64
