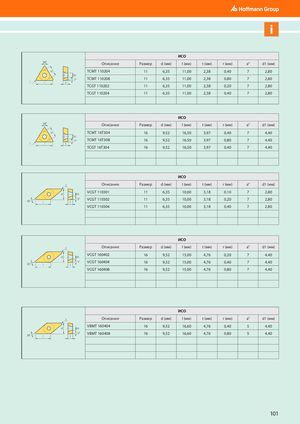

Линейные размеры позитивных СМП в соответствии с ИСО
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| TCMT 110204 | 11 | 6,35 | 11,00 | 2,38 | 0,40 | 7 | 2,80 |
| TCMT 110208 | 11 | 6,35 | 11,00 | 2,38 | 0,80 | 7 | 2,80 |
| TCGT 110202 | 11 | 6,35 | 11,00 | 2,38 | 0,20 | 7 | 2,80 |
| TCGT 110204 | 11 | 6,35 | 11,00 | 2,38 | 0,40 | 7 | 2,80 |
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| TCMT 16T304 | 16 | 9,52 | 16,50 | 3,97 | 0,40 | 7 | 4,40 |
| TCMT 16T308 | 16 | 9,52 | 16,50 | 3,97 | 0,80 | 7 | 4,40 |
| TCGT 16T304 | 16 | 9,52 | 16,50 | 3,97 | 0,40 | 7 | 4,40 |
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| VCGT 110301 | 11 | 6,35 | 10,00 | 3,18 | 0,10 | 7 | 2,80 |
| VCGT 110302 | 11 | 6,35 | 10,00 | 3,18 | 0,20 | 7 | 2,80 |
| VCGT 110304 | 11 | 6,35 | 10,00 | 3,18 | 0,40 | 7 | 2,80 |
| ИСО | |||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° | d1 (мм) |
| VCGT 160402 | 16 | 9,52 | 15,00 | 4,76 | 0,20 | 7 | 4,40 |
| VCGT 160404 | 16 | 9,52 | 15,00 | 4,76 | 0,40 | 7 | 4,40 |
| VCGT 160408 | 16 | 9,52 | 15,00 | 4,76 | 0,80 | 7 | 4,40 |
| ИСО | ||||||
| Описание | Размер | d (мм) | l (мм) | t (мм) | r (мм) | a° d1 (мм) |
| VBMT 160404 | 16 | 9,52 | 16,60 | 4,76 | 0,40 | 5 4,40 |
| VBMT 160408 | 16 | 9,52 | 16,60 | 4,76 | 0,80 | 5 4,40 |
