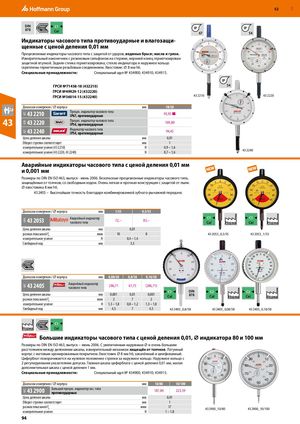

41C43A42C44A46C46C RUE 52 DIN C1878  Cal  IP IP6754 ​Индикаторы часового типа противоударные и влагозащи- щенные с ценой деления 0,01 мм Прецизионные индикаторы часового типа с защитой от ударов, водяных брызг, масла и грязи. Измерительный наконечник с резиновым сильфоном на стержне, верхний конец герметизирован защитной втулкой. Задняя стенка герметизирована, стекло индикатора и наружное кольцо скреплены герметичным резьбовым соединением. Хвостовик: ⌀ 8 мм h6. Специальные принадлежности: Специальный щуп № 434900; 434910; 434915. IP ГРСИ №71458-18 (432210) 54 ГРСИ №49929-12 (432220) ГРСИ №36014-15 (432240) 43 2210 43 2220 Диапазон измерения / ⌀ корпуса мм 10/58 43 2210 Прециз. индикатор часового типаIP67, противоударные 95,95 ■ 43 43 2220 Прециз. индикатор часового типаIP54, противоударные 109,80 43 2240 Индикатор часового типаIP54, противоударные 94,45 Цена деления шкалы мм 0,01 Оборот стрелки соответствует мм 1 измерительное усилие (43 2210) Н 0,9 – 1,6 измерительное усилие (43 2220, 43 2240) Н 0,7 – 1,6 43 2240 ​Аварийные индикаторы часового типа с ценой деления 0,01 мм и 0,001 мм Размеры по DIN EN ISO 463, выпуск - июнь 2006. Безопасные прецизионные индикаторы часового типа, защищённые от толчков, со свободным ходом. Очень легкая и прочная конструкция с защитой от пыли. ⌀ хвостовика 8 мм h6. 43 2405 – Высочайшая точность благодаря комбинированной зубчато-рычажной передаче. Диапазон измерения / ⌀ корпуса мм 1/55 0,5/55 43 2053 Аварийный индикаторчасового типа72,– 85,– C1 C1CalНормаCalНорма Цена деления шкалы мм 0,01 размах показаний fe мкм 10 8 43 2053_0,5/55 43 2053_1/55 измерительное усилие Н 0,4 – 1,4 Свободный ход мм 3,5 Диапазон измерения / ⌀ корпуса мм 0,08/58 0,8/58 0,16/58 43 2405 Аварийный индикаторчасового типа286,71 61,75 (286,71) C1 DIN C2 C2 Цена деления шкалы мм 0,001 0,01 0,001 Cal 878 Cal Норма Cal Норма размах показаний fe мкм 2 7 2 измерительное усилие Н 1,3 – 1,8 0,8 – 1,2 1,3 – 1,8 Свободный ход мм 4,5 7 4,5 43 2405_0,8/58 43 2405_0,08/58 43 2405_0,16/58 C1 Норма     Cal    Большие индикаторы часового типа с ценой деления 0,01, ⌀ индикатора 80 и 100 мм Размеры по DIN EN ISO 463, выпуск − июнь 2006. С увеличенным наружным ⌀ и очень большим расстоянием между делениями шкалы, измерительный механизм защищён от толчков. Латунный корпус с матовым хромированным покрытием. Хвостовик ⌀ 8 мм h6; закалённый и шлифованный. Циферблат поворачивается на нулевое положение стрелки за наружное кольцо. Наружное кольцо с 2 регулируемыми указателями допуска. Главная шкала циферблата с ценой деления 0,01 мм, малая дополнительная шкала с ценой деления 1 мм. Специальные принадлежности: Специальный щуп № 434900; 434910; 434915. Диапазон измерения / ⌀ корпуса мм 10/80 10/100 43 2900 Большой прециз. индикатор час. типапротивоударные 187,84 223,59 Цена деления шкалы мм 0,01 Оборот стрелки соответствует мм 1 размах показаний fe мкм 17 43 2900_10/80 43 2900_10/100 измерительное усилие Н 1 – 1,8 94
