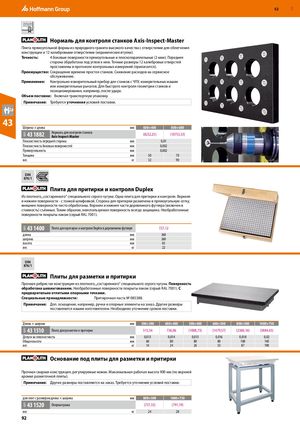

Каталог Hoffmann Group ручной и измерительный инструмент - страница 91

Предыдущая страница Следующая страница

Навигация

46H46H46H46H RUE 52    Нормаль для контроля станков Axis-Inspect-Master Плита прямоугольной формы из природного гранита высокого качества с отверстиями для облегчения конструкции и 12 калибровыми отверстиями (керамические втулки). Точность: 4 боковые поверхности прямоугольные и плоскопараллельные (2 мкм). Передняя сторона обработана под углом к ним. Точные размеры 12 калибровых отверстий проставлены в протоколе контрольных измерений (прилагается). Преимущество: Сокращение времени простоя станков. Снижение расходов на сервисное обслуживание. Применение: Контрольно-измерительный прибор для станков с ЧПУ, измерительных машин или измерительных рычагов. Для быстрого контроля геометрии станков и позиционирования, например, после удара. Объем поставки: Включая транспортную упаковку. Примечание: Требуется уточнение условий поставки. 43 Ширина × длина мм 600×400 800×600 43 1882 Нормаль для контроля станковAxis-Inspect-Master (8232,25) (10753,33) Плоскостность передней стороны мм 0,01 Плоскостность боковых поверхностей мм 0,002 Прямоугольность мм 0,002 Толщина мм 50 70 вес кг 32 90 DIN 876/1      Плита для притирки и контроля Duplex Из плотного, „состаренного“ специального серого чугуна. Одна плита для притирки и контроля. Верхняя и нижняя поверхности - с тонкой шлифовкой. Сторона для притирки размечена в прямоугольную сетку, внешние поверхности чисто обработаны. Верхняя и нижняя части деревянного футляра (включен в стоимость) съёмные. Таким образом, неиспользуемая поверхность всегда защищена. Необработанные поверхности покрыты лаком (серый RAL 7001). 43 1400 Плита для притирки и контроля Duplex в деревянном футляре 727,12 длина мм 360 ширина мм 260 высота мм 65 вес кг 22 DIN 876/1    Плиты для разметки и притирки Прочная ребристая конструкция из плотного,„состаренного“ специального серого чугуна. Поверхность обработана шевингованием. Необработанные поверхности покрыты лаком (серый RAL 7001). С предварительно отлитыми опорными точками. Специальные принадлежности: Притирочная паста № 085388. Примечание: Доп. оснащение, например, ручки и опорные элементы на заказ. Другие размеры поставляются нашим изготовителем. Необходимо уточнение сроков поставки. Длина × ширина мм 300×300 400×400 500×400 600×500 800×500 1000×750 43 1510 Плита для разметки и притирки 515,54 736,06 (1008,73) (1479,57) (2360,16) (3884,43) Допуск на плоскостность мм 0,013 0,014 0,015 0,016 0,018 0,02 Общая высота мм 60 80 80 80 100 140 вес кг 14 24 26 53 87 190 ​  Основание под плиты для разметки и притирки Прочная сварная конструкция, регулируемые ножки. Максимальная рабочая высота 900 мм (по верхней кромке разметочной плиты). Примечание: Другие размеры поставляются на заказ. Требуется уточнение условий поставки. для плит с размером длина × ширина мм 800×500 1000×750 43 1520 Опорная рама (737,55) (791,19) вес кг 24 28 92
