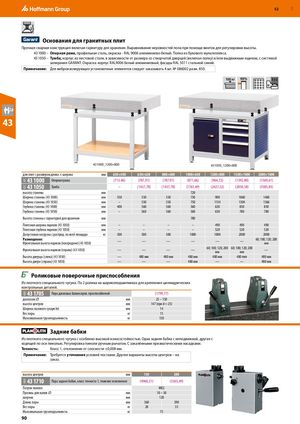

41C41C46K46H RUE 52 25    Основания для гранитных плит Прочная сварная конструкция включая гарнитуру для хранения. Выравнивание неровностей пола при помощи винтов для регулировки высоты. 43 1000 – Опорная рама, профильная сталь, окраска - RAL 9006 алюминиево-белый. Полка из букового мультиплекса. 43 1050 – Тумба, корпус из листовой стали, в зависимости от размера со створчатой дверцей (включая полку) и/или выдвижным ящиком, с системой запирания GARANT. Окраска: корпус RAL9006 белый алюминиевый, фасады RAL 5011 стальной синий. Примечание: Для виброизолирующих установочных элементов следует заказывать 4 шт. № 086002 разм. 850. 100 кг 90% 43 43 1000_1200×800 43 1050_1200×800 для плит с размером длина × ширина мм 630×400 630×630 800×600 1000×630 1200×800 1500×1000 2000×1000 43 1000 Опорная рама (713,46) (787,91) (787,91) (871,66) (964,72) (1392,80) (1569,61) 43 1050 Тумба – (1437,78) (1437,78) (1763,49) (2427,32) (2830,58) (3385,83) высота станины мм 720 Ширина станины (43 1000) мм 550 550 550 750 900 1060 1460 Ширина станины (43 1050) мм – 550 550 750 1134 1304 1566 Глубина станины (43 1000) мм 400 560 560 560 630 830 830 Глубина станины (43 1050) мм – 560 560 560 630 780 780 Высота станины с гарнитурой для хранения мм 780 Полезная ширина ящиков (43 1050) мм – – – – 490 490 490 Полезная глубина ящиков (43 1050) мм – – – – 520 520 520 Допустимая нагрузка с распред. по всей площади кг 500 500 500 1000 1000 2000 2000 Pазмещение:Фронтальная высота ящиков (посередине) (43 1050) — — — — — — 60; 100; 120; 200мм Фронтальная высота ящиков (справа) (43 1050) — — — — 60; 100; 120; 200 60; 100; 120; 200мммм — Высота дверцы (слева) (43 1050) — 480 мм 480 мм 480 мм 480 мм 480 mm 480 мм Высота двери (справа) (43 1050) — — — 480 мм — — 480 мм ​  Роликовые поверочные приспособления Из плотного специального чугуна. По 2 ролика на шарикоподшипниках для крепления цилиндрических контрольных деталей. 43 1705 Пара дисковых балансиров. приспособлений (1799,77) диапазон ⌀ мм 25 – 150 высота центров мм 147 (при d = 25) Ширина пазового сухаря h6 мм 14 Вес пары кг 15 Максимальная грузоподъемность кг 150 ​  Задние бабки Из плотного специального чугуна с особенно высокой износостойкостью. Одна задняя бабка с неподвижной, другая с ходящей по оси пинолью. Регулировка пиноли ручным рычагом. С закалёнными призматическими насадками. Точность: Класс 1, отклонение от соосности ±0,008 мм. Примечание: Требуется уточнение условий поставки. Другие варианты высоты центров – на заказ. высота центров мм 150 200 43 1710 Пара задних бабок, класс точности 1, тяжелое исполнение (4960,21) (5365,49) Патрон пиноли MK2 Призмы для валов ⌀ мм 10 – 50 ширина мм 120 Длина пары мм 360 390 Вес пары кг 28 33 Максимальная грузоподъемность кг 75 90
