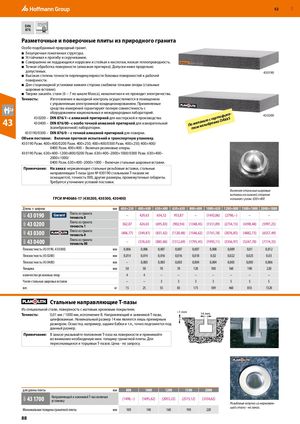

41C46H46H46H46H RUE 52 DIN 876     ​Разметочные и поверочные плиты из природного гранита Особо подобранный природный гранит. ■ Безупречная гомогенная структура. ■ Устойчивая к прогибу и скручиванию. ■ Совершенно не поддающаяся коррозии и стойкая к кислотам, низкая теплопроводность. ■ Точная обработка поверхности (алмазная притирка). Допуски ниже предельно допустимых. 43 0190 ■ Высокая степень точности перпендикулярности боковых поверхностей к рабочей поверхности. ■ Для стационарной установки нижняя сторона снабжена точками опоры (стальные шаровые вставки). ■ Тверже закалён. стали (6 − 7 по шкале Мооса), немагнитная и не проводит электричества. Точность: Изготовление и выходной контроль осуществляются в помещениях с управляемым электроникой кондиционированием. Применяемые средства измерений гарантируют полную совместимость с 43 оборудованием национальных и международных лабораторий.43 0200 – DIN 876/1−с алмазной притиркой для мастерской и производства.43 0400 – DIN 876/00−с особо точной алмазной притиркой для измерительной(калибровочной) лаборатории.ПотжоемлаканлииюбсрсоеврктииDфAиkкkаS-43 0200 43 0190/0300 – DIN 876/0 − с точной алмазной притиркой для поверки. Объем поставки: Включая протокол испытаний и транспортную упаковку. 43  0190 Разм. 400×400/0200 Разм. 400×250; 400×400/0300 Разм. 400×250; 400×400/ 0400 Разм. 400×400 – Включая резиновые опоры. 43  0190 Разм. 630×400–1200×800/0200 Разм. 630×400–2000×1000/0300 Разм. 630×400– 2000×1000/ 0400 Разм. 630×400–2000×1000 – Включая стальные шаровые вставки. Примечание: На заказ: нержавеющие стальные резьбовые вставки, стальные направляющие T-пазы (для № 430190 стальными T-пазами не оснащается), точность 000, другие размеры, промежуточные габариты. Требуется уточнение условий поставки. Включая стальные шаровые вставки на нижней стороне ГРСИ №40686-17 (430200, 430300, 430400) начиная с разм. 630×400 Длина × ширина мм 400×250 400×400 630×400 630×630 800×600 1000×630 1200×800 1500×1000 2000×1000 43 0190 Плита из гранитаточность 0 – 429,63 654,52 953,87 – (1492,06) (2798,–) – – 43 0200 Плита из гранитаточность 1 362,07 424,65 (695,83) (902,94) (1348,45) (1551,09) (2734,15) (4398,48) (5997,25) 43 0300 Плита из гранитаточность 0 (406,77) (549,81) (831,42) (1120,48) (1546,62) (1761,18) (3076,85) (4882,73) (6557,49) 43 0400 Плита из гранитаточность 00 – (576,63) (885,06) (1312,69) (1795,45) (1995,11) (3356,97) (5247,78) (7174,35) Плоскостность (43 0190, 43 0300) мм 0,006 0,006 0,007 0,007 0,007 0,008 0,009 0,01 0,012 Плоскостность (43 0200) мм 0,014 0,014 0,016 0,016 0,018 0,02 0,022 0,025 0,03 Плоскостность (43 0400) мм – 0,003 0,003 0,003 0,004 0,004 0,005 0,005 0,006 Толщина мм 50 50 70 70 120 100 160 190 220 количество резиновых опор 4 4 – – – – – – – Число стальных шаровых вставок – – 3 3 3 3 5 5 5 вес кг 15 25 55 83 173 189 460 855 1320 ​  Стальные направляющие Т-пазы Из специальной стали, поверхность с матовым хромовым покрытием.Точность:0,01 мм / 1000 мм, исполнение В. Направляющий и зажимной Т-пазы,~1 mm14 mm шлифованные. Номинальный размер 14 мм является лишь примерным размером. Оснастка, например, задние бабки и т.п., точно подгоняется под данный размер. Примечание: В заказе указывайте положение T-паза на поверхности и принимайте во внимание необходимую мин. толщину гранитной плиты. Для пересекающихся и торцевых T-пазов. Цена - по запросу. для длины плиты мм 800 1000 1200 1500 2000 43 1700 Направляющий и зажимной T-паз включаяустановку (1490,–) (1695,62) (2053,22) (2515,12) (3334,62) Резьбовые втулки из нержавею- Минимальная толщина гранитной плиты мм 100 140 160 190 220 щей стали - на заказ. 88
