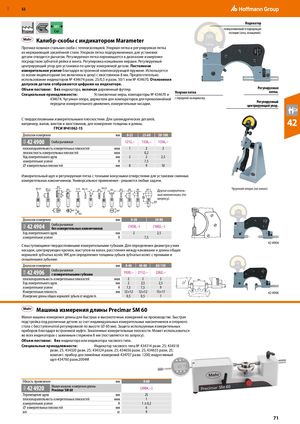

RUE 43A43A43A43A 52 Индикатор M5Норма   Cal  поворачиваемый в подходящуюпозицию (спец. оснащение).  Калибр-скобы с индикатором Marameter Прочная кованая стальная скоба с теплоизоляцией. Упорная пятка и регулируемая пятка из нержавеющей закалённой стали. Упорная пятка подпружиненная, для установки детали отводится рычагом. Регулируемая пятка перемещается в диапазоне измерения посредством зубчатой рейки и винта. Регулировка концевыми мерами. Регулируемый центрирующий упор для установки по центру измеряемой детали. Постоянное измерительное усилие благодаря встроенной компенсирующей пружине. Используется со всеми индикаторами (не включены в цену) с хвостовиком 8 мм. Предпочтительно использование индикаторов № 434674 разм. 25/0,5 и разм. 50/1 или № 434670. Отклонения допусков детали отображаются цифрами на индикаторе. Объем поставки: Без индикатора, включая деревянный футляр.Специальные принадлежности:Установочные меры, компараторы № 434670 иУпорная пятка Регулируемая пятка. 434674. Чугунная опора, держатели для компараторов для прямолинейной с передачей на индикатор.передачи измерительного движения, измерительные насадки.Регулируемыйцентрирующий упор. С твердосплавными измерительными плоскостями. Для цилиндрических деталей,например, валов, винтов и хвостовиков, для измерения толщины и длины. 42 ГРСИ №41062-15 Диапазон измерения мм 0-25 25-60 50-100 42 4900 Скоба рычажная 1212,– 1326,– 1356,– плоскопараллельность измерительных плоскостей мкм 1 2 2 плоскостность измерительных плоскостей мкм 0,2 Ход измерительного щупа мм 2 2 2,5 измерительное усилие Н 7,5 ⌀ измерительных плоскостей мм 8 9 10 Измерительный щуп и регулируемая пятка с точными конусными отверстиями для установки сменных измерительных наконечников. Универсальное применение - решаются любые задачи. R0,25 Ø1,5 Ø2 Ø24 0,25 R0,25 4 Ø2 R0,25 Ø5 Ø2 Ø2 Ø1 Ø7,5 Другие измеритель- Чугунная опора (на заказ). 5 4 6 2 ные наконечники (по 10 запросу). Ø4 4 60° 90° Ø2 Диапазон измерения мм 0-30 30-80 42 4904 Скоба рычажнаябез измерительных наконечников (1458,–) (1602,–) Ход измерительного щупа мм 2 2,5 измерительное усилие Н 7,5 42 4904 С выступающими твердосплавными измерительными губками. Для определения диаметра узких насадок, центрирующих кромок, выступов на валах, расстояния между канавками и длины общих нормалей зубчатых колёс WK для определения толщины зубьев зубчатых колес с прямыми и скошенными зубьями. Диапазон измерения мм 0-40 40-80 80-130 42 4906 Скоба рычажнаяс измерительными губками 1920,– 2112,– 2262,– плоскопараллельность измерительных плоскостей мкм 2 3 3 Wk Ход измерительного щупа мм 2 2,5 2,5 измерительное усилие Н 7,5 7,5 9 Измерительная плоскость мм 12×12 12×12 15×17 42 4906 Измерение длины общих нормалей зубьев от модуля m 0,5 0,5 1 ​  Машина измерения длины Precimar SM 60 Малая машина измерения длины для быстрых и высокоточных измерений на производстве. Быстрая подстройка под различные детали за счет индивидуальных измерительных наконечников и опорного стола с бесступенчатой регулировкой по высоте (⌀ 60 мм). Защита используемых измерительных приборов благодаря встроенной муфте. Закаленные измерительные плоскости. Может использоваться во всех индикаторах с зажимным стержнем 8 мм (поставляется по запросу). Объем поставки: Без индикатора или индикатора часового типа. Специальные принадлежности: Индикатор часового типа № 434314 разм. 25; 434318 разм. 25; 434320 разм. 25; 434324 разм. 25; 434656 разм. 25; 434655 разм. 25; компакт. прибор для линейных измерений 434707 разм. 1200; индуктивный щуп 434760 разм.2004M Область применения мм 0-60 42 4920 Малая машина измерения длиныPrecimar SM 60 (2004,–) Перемещение щупа мм 25 плоскопараллельность измерительных плоскостей мкм 1 измерительное усилие Н 1 ± 0,2 ⌀ измерительных плоскостей мм 6 вес кг 9 71
