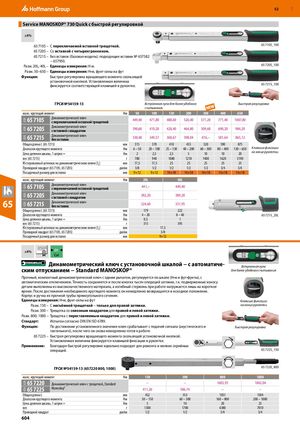

63A63A63A63A63A63A63A63A RUE 52 Service MANOSKOP® 730 Quick с быстрой регулировкой ​ ±4%   65 7105 – С переключаемой вставной трещоткой. 65 7105_100 65 7205 – Со вставкой с четырехгранником. 65 7215 – Без вставок (базовая модель); подходящие вставки № 657582 − 657950. Разм. 20L; 40L – Единицы измерения: Н·м. 65 7205_100 Разм. 50–650 – Единицы измерения: Н•м, фунт-силы на фут Функция: Быстрая регулировка вращающего момента скользящей установочной кнопкой. Установленная величина фиксируется соответствующей клавишей в рукоятке. 65 7215_100 ГРСИ №54159-13 Встроенная лупа для более удобного Быстрая регулировка считывания. макс. крутящий момент Нм 50 100 130 200 300 400 650 65 7105 Динамометрический ключс переключаемой вставной трещоткой449,40 471,80 488,60 526,40 571,20 771,40 1087,80 65 7205 Динамометрический ключс вставкой с квадратом 390,60 410,20 428,40 464,80 509,60 690,20 984,20 65 7215 Динамометрический ключбез вставок 330,48 349,57 368,67 398,04 476,– 581,64 865,12 Общая длина L (65 7215) мм 315 370 410 455 520 590 875 Диапазон крутящего момента Нм 6 – 50 20 – 100 25 – 130 40 – 200 60 – 300 80 – 400 130 – 650 Клавиша фиксации Цена деления шкалы, 1 штрих = Нм 2 2,5 2,5 5 10 10 20 на конце рукоятки. вес (65 7215) г 780 940 1080 1210 1400 1620 3190 Юстированный штихмас на динамометрическом ключе [l2] мм 17,5 17,5 25 25 25 25 25 Приводной квадрат (65 7105, 65 7205) дюйм 3/8 1/2 1/2 1/2 1/2 3/4 3/4 Посадочный размер для вставки мм 9×12 9×12 14×18 14×18 14×18 14×18 14×18 макс. крутящий момент Нм 20L 40L 65 7105 Динамометрический ключс переключаемой вставной трещоткой 441,– 449,40 65 7205 Динамометрический ключс вставкой с квадратом 382,20 389,20 65 65 7215 Динамометрический ключбез вставок 324,60 331,95 Общая длина L (65 7215) мм 179 222 Диапазон крутящего момента Нм 4 – 20 8 – 40 65 7215_20L Цена деления шкалы, 1 штрих = Нм 0,5 1 вес (65 7215) г 315 395 Юстированный штихмас на динамометрическом ключе [l2] мм 17,5 Приводной квадрат (65 7105, 65 7205) дюйм 3/8 Посадочный размер для вставки мм 9×12 ±4% O1     Cal    Динамометрический ключ с установочной шкалой − с автоматиче- Встроенная лупа ским отпусканием − Standard MANOSKOP® для более удобного считывания Прочный, компактный динамометрический ключ с одним рычагом, регулируется по шкале (Н•м и фут•фунты), с автоматическим отключением. Точность сохраняется и после многих тысяч операций затяжки, т.к. подверженные износу детали выполнены из высококачественного материала, а изгибный стержень при работе нагружается лишь на короткое время. После достижения необходимого крутящего момента он немедленно возвращается в исходное положение. Корпус и ручка из прочной трубы прямоугольного сечения. Единицы измерения: Н•м, фунт-силы на фут Клавиша фиксации Разм. 150 – С несъёмной трещоткой − только для правой затяжки. на конце рукоятки Разм. 300 – Трещотка со сквозным квадратом для правой и левой затяжки. Разм. 800; 1000 – Трещотка с переставляемым квадратом для правой и левой затяжки. Стандарт: Испытан согласно DIN EN ISO 6789. Функция: По достижении установленного значения ключ срабатывает с подачей сигнала (акустического и Быстрая регулировка тактильного), после чего он снова немедленно готов к работе. 65 7225 – быстрая регулировка вращающего момента скользящей установочной кнопкой. Установленная величина фиксируется клавишей фиксации в рукоятке. Применение: Благодаря быстрой регулировке идеально подходит для ремонта и мелких серийных операций. 65 7225_150 ГРСИ №54159-13 (657220 800, 1000) 65 7220_800 макс. крутящий момент Нм 150 300 800 1000 65 7220 Динамометрический ключ с трещоткой„Standard – – 1603,93 1842,04 65 7225 Manoskop“ 411,26 506,74 – – Общая длина L мм 452 553 1051 1504 Диапазон крутящего момента Нм 30 – 150 60 – 300 160 – 800 200 – 1000 Цена деления шкалы, 1 штрих = Нм 5 10 20 25 вес г 1300 1700 6380 7010 Приводной квадрат дюйм 1/2 1/2 3/4 3/4 604
