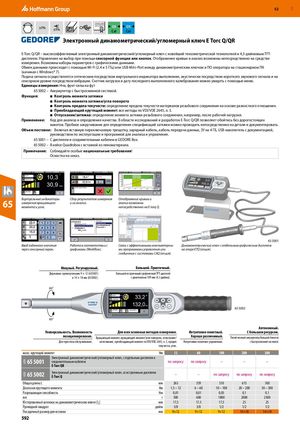

Электронный динамометрический/угломерный ключ E Torc Q/QR
E-Torc Q/QR – высокоэффективный электронный динамометрический/угломерный ключ с новейшей тензометрической технологией и 4,3-дюймовым TFTдисплеем. Управление на выбор при помощи сенсорной функции или кнопок. Отображение кривых и анализ возможны непосредственно на средстве измерения. Возможны наборы параметров с графическими данными. Обмен данными происходит с помощью Wi-Fi (2,4 и 5 ГГц) или USB-Mini-Port между динамометрическим ключом и ПО оператора на стационарном ПК (начиная с Windows® 7). Подача сигнала осуществляется оптическим посредством виртуального индикатора выполнения, акустически посредством короткого звукового сигнала и на сенсорном уровне посредством вибрации. Счетчик нагрузок и дату последнего выполненного калибрования можно увидеть с помощью меню.
Единицы измерения: Н•м, фунт-силы на фут 65 5002 – Аккумулятор с быстросменной системой.
Функция: Контроль момента затяжки
- Контроль момента затяжки/угла поворота
- Контроль предела текучести: определение предела текучести материалов резьбового соединения на основе разностного отношения.
- Преобладающий крутящий момент: все методы по VDI/VDE 2645, л. 3.
- Отпускание/затяжка: определение момента затяжки резьбового соединения, например, после рабочей нагрузки.
Применение: Код для анализа и определения качества. В области исследований и разработок E-Torc Q/QR позволяет обойтись без дорогостоящих макетов. Пробное закручивание для определения спецификаций затяжки можно проводить непосредственно на детали и документировать.
Объем поставки: Включая вставную переключаемую трещотку, зарядный кабель, кабель передачи данных, ЗУ на 4 ГБ, USB-накопитель с документацией, руководством по эксплуатации и программой для анализа и управления. 65 5001 – С дисплеем и соединительным кабелем в GEDORE Box. 65 5002 – В кейсе Quadrobox с вставкой из пеноматериала.
Примечание: Соблюдайте особые национальные требования! Оснастка на заказ.
| 65 | Виртуальные индикаторы | Сбор результатов измерения | Отображение кривых и |
| измерения вращающего | и их анализ. | анализ возможны |
момента и угла. непосредственно на E-torq Q.
65 5001
| Ввод заданного значения | Работа в соответствии с | Связь с эффективными компьютерны- | Динамометрический ключ с отдельным графическим дисплеем |
| через сенсорный экран. | графиками (Workflow). | ми программами управления или | на опоре ETQ (опция). |
соединение с системами CAQ (опция).
| Мощный. Регулируемый. | Большой. | Практичн | ый. | |||||
| Державки: прямоугольник 9 × 12 (655001) и 14 × 18 мм (655002). Большой вс | троенный графиче с диагональю 10 | ский TFT-дис 9 мм (4,3 дюй | плей ма). | |||||
| 60˚ | ||||||||
| 60˚ | 65 5002 | |||||||
| Ун | иверсальность. Возможность Для всех | основных ме | тодов изм | ерения. | Интуитивно по | нятный. | С бол | Автономный. ьшимресурсом. |
| позиционирования. Вращающий момент, вращаю | щий момент/угол | поворота, от | пускание/ | Хорошоразл | ичимый. | Литий-ионный аккумул | ятор большой ёмкости | |
| Для простоты обслуживания. затягивание, преобладаю | щий момент по VD | I/VDE 2645, л. текуче | 3, предел сти, угол. | Интуитивно понятное у | правление. | с бы | стросменной системой. | |
| макс. крутящий мо | мент | Нм | 12 | 60 | 100 | 200 | 300 | |
| 60N 65 5001 | Электронный динамометрический/угломерный ключ, с отд соединительным кабелем E-Torc QR | ельным диспле | ем и | по запросу | по запросу | – | – | – |
| 60N 65 5002 | Электронный динамометрический/угломерный ключ, со вс E-Torc Q | троенным дисп | леем | – | – | по запросу | по запросу | по запросу |
| Общая длина L | мм | 263 | 339 | 510 | 615 | 760 | ||
| Диапазон крутящег | о момента | Нм | 1,5–12 | 6–60 | 10–100 | 20–200 | 30–300 | |
| Разрешающая спос | обность | Нм | 0,01 | 0,01 | 0,05 | 0,1 | 0,1 | |
| вес | г | 500 | 600 | 1800 | 2000 | 2300 | ||
| Юстированный шти | хмас на динамометрическом ключе [l2] | мм | 17,5 | 17,5 | 17,5 | 25 | 25 | |
| Приводной квадрат | дюйм | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | ||
| Посадочный разме | р для вставки | мм | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 |
