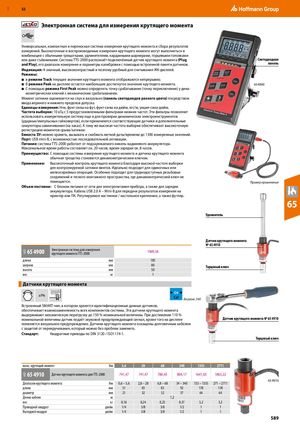

RUE 66D66D 52 ​  Электронная система для измерения крутящего момента   Универсальная, компактная и переносная система измерения крутящего момента и сбора результатов измерений. Высокоточные и воспроизводимые измерения крутящего момента могут выполняться в комбинации с обычными трещотками, удлинителями, карданными шарнирами, торцевыми головками или даже съёмниками. Система TTS-2000 распознаёт подключённый датчик крутящего момента (Plug Светодиодная and Play), его диапазон измерения и параметры калибровки с помощью встроенной памяти датчиков. панель Индикация: 4-значный, высококонтрастный и поэтому удобный для считывания ЖК-дисплей. Режимы: ■ в режиме Track текущие значения крутящего момента отображаются непрерывно. ■ В режиме Peak на дисплее остается наибольшее достигнутое значение крутящего момента. 65 4900 ■ С помощью режима First Peak можно определять точку срабатывания (точку переключения) у дина- мометрических ключей с механическим срабатыванием. Момент затяжки оценивается на слух и визуально (панель светодиодов разного цвета) посредством ввода верхнего и нижнего пределов допуска. Единицы измерения: Н•м, фунт-силы на фут, фунт-силы на дюйм, кгс/м, унция-сила-дюйм. Частота выборки: 10 кГц с 5 предустановленными фильтрами нижних частот. Эти фильтры позволяют использовать измерительную систему еще и для проверки динамических электроинструментов (ударных/импульсных гайковертов), если применяются соответствующие датчики и дополнительные симуляторы завинчивания (на заказ). К тому же высокая частота выборки обеспечивает высокоточную регистрацию моментов срыва/затяжки. Емкость ЗУ: можно хранить, вызывать и снабжать меткой даты/времени до 1300 измеренных значений. Порт: USB mini-B, с возможностью последовательной активации. Питание: система TTS-2000 работает от подзаряжаемого никель-кадмиевого аккумулятора. Максимальное время работы составляет ок. 20 часов, время зарядки ок. 8 часов. Преимущество: С помощью системы измерения крутящего момента и датчика крутящего момента обычная трещотка становится динамометрическим ключом. Применение: Высокоточный контроль крутящего момента благодаря высокой частоте выборки для контролируемой затяжки винтов. Идеально подходит для одиночных или мелкосерийных операций. Особенно подходит для труднодоступных резьбовых соединений и тесного монтажного пространства, где динамометрический ключ не помещается. Пример применения Объем поставки: С блоком питания от сети для электропитания прибора, а также для зарядки аккумулятора. Кабель USB 2.0 A – Mini-B для передачи результатов измерения на принтер или ПК. Регулируемое настенное / настольное крепление, а также футляр. 65 Удлинитель Датчик крутящего момента № 65 4910 65 4900 Электронная система для измерениякрутящего момента TTS-2000 1909,56 длина мм 185 ширина мм 80 Торцовый ключ высота мм 50 вес кг 1 Датчики крутящего момента O4 ±1%      Cal до разм. 340 Встроенный SMART-чип, в котором хранятся идентификационные данные датчиков, обеспечивает взаимозаменяемость всех компонентов системы. Эти датчики крутящего момента выдерживают механическую перегрузку до 150 % номинальной величины. При достижении 110 % номинальной величины датчик подаёт звуковой предупреждающий сигнал, кроме того на дисплее Датчик крутящего момента № 65 4910 появляется визуальное предупреждение. Датчики крутящего момента оснащены долговечным кабелем с защитой от перекручивания, который можно без проблем заменить. Стандарт: Квадратные приводы по DIN 3120 / ISO1174-1. Торцовый ключ макс. крутящий момент Нм 5,6 28 68 340 1355 2711 65 4910 Датчик крутящего момента для TTS-2000 741,47 741,47 786,45 804,17 1641,05 1863,22 65 4910 Диапазон крутящего момента Нм 0,6 – 5,6 2,8 – 28 6,8 – 68 34 – 340 135 – 1355 271 – 2711 длина мм 51 83 83 92 178 178 диаметр мм 21 32 32 37 64 64 Длина кабеля м 1,2 вес кг 0,16 0,24 0,25 0,37 3,2 3,2 Приводной квадрат дюйм 1/4 3/8 3/8 1/2 1 1 Выходной квадрат дюйм 1/4 3/8 3/8 1/2 1 1 589
