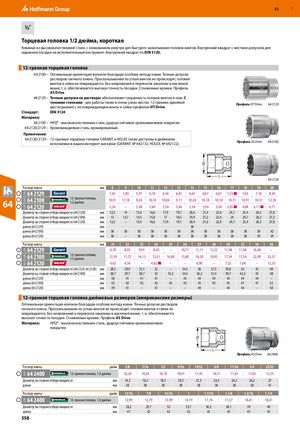

Каталог Hoffmann Group ручной и измерительный инструмент - страница 557
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Торцевая головка 1/2 дюйма, короткая
Кованые из высококачественной стали, с зенкованием изнутри для быстрого захватывания головок винтов. Внутренний квадрат с жестким допуском для надежной посадки на исполнительный инструмент. Внутренний квадрат по DIN 3120.
12-гранная торцевая головка
64 2100 – Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т. о. обеспечивается высокая точность посадки. Сглаженные кромки. Профиль AS Drive. 64 2129 – Точные допуски на растворы обеспечивают сохранность головок винтов и гаек. С тонкими стенками - для работы также в очень узких местах. 12-гранник (двойной
HT-Drive Профиль HT Drive 64 2129
шестигранник) с не повреждающим винты и гайки профилем . Стандарт: DIN 3124 Материал: 64 2100 – HPQ® - высококачественная сталь, удароустойчивое хромоникелевое покрытие.
64 2120/2129 – Хромованадиевая сталь, хромированный.
Примечание: 64 2120/2129 – 12-гранные торцевые головки GARANT и HOLEX также доступны в дюймовом
исполнении в нашем интернет-магазине (GARANT: № 642132; HOLEX: № 642122). ПрофильAS Drive 64 2100
| ⌀ | L | 64 2120 | ||||||||||||||
| Раствор ключа | мм | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||
| 61A 64 2129 | 7,63 | 7,83 | 5,97 | 6,76 | 6,56 | 6,01 | 6,67 | 6,67 | 6,67 | 7,23 ■ | 7,63 | 7,10 | 8,30 | |||
| 63A 64 2100 | 12-гранная головка, 1/2 дюйма | 10,91 | 11,18 | 9,24 | 10,18 | 10,04 | 9,11 | 10,24 | 10,18 | 10,18 | 10,31 | 10,91 | 10,31 | 12,18 | ||
| 62A 64 2120 | 3,34 | – | 3,38 | 3,60 | 3,54 | 3,46 | 3,54 | 3,94 | 3,94 | 3,85 ■ | 4,08 | 4,11 ■ | 4,71 | |||
| Диаметр на стороне | отбора мощно | сти (64 2129) мм | 12,5 | 14 | 15,4 | 16,6 | 17,9 | 19,1 | 20,4 | 21,4 | 22,6 | 24,1 | 25,4 | 26,5 | 27,8 | |
| Диаметр на стороне | отбора мощно | сти (64 2100) мм | 13 | 13,7 | 14,5 | 15,8 | 17 | 18,3 | 19,9 | 21,2 | 22,4 | 24 | 24,7 | 26,2 | 27,2 | |
| Диаметр на стороне | отбора мощно | сти (64 2120) мм | 12,5 | – | 15,4 | 16,6 | 17,9 | 19,1 | 20,4 | 21,6 | 22,9 | 24,1 | 25,4 | 26,5 | 27,8 | |
| длина (64 2129) | мм | 38 | ||||||||||||||
| длина (64 2100) | мм | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 42 | ||
| длина (64 2120) | мм | 38 | – | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 39 | 39 | ||
| Раствор ключа | мм | 21 | 22 | 23 | 24 | 25 | 2 | 6 | 27 | 28 | 30 | 32 | 34 | 36 | ||
| 61A 64 2129 | 8,70 | 8,03 | 9,91 | 8,43 | – | 10 | ,71 | 1 | 1,11 | 13,32 | 11,98 | 11,98 | 16,40 | – | ||
| 63A 64 2100 | 12-гранная головка, 1/2 дюйма | 12,59 | 11,72 | 14,13 | 12,31 | 16,60 | 15 | ,60 | 1 | 6,20 | 18,95 | 17,54 | 17,54 | 22,90 | 25,57 | |
| 62A 64 2120 | 4,62 | 4,56 | – | 4,62 ■ | – | – | 6,90 | – | 7,32 | 7,64 | – | 12,35 | ||||
| Диаметр на стороне | отбора мощно | сти (64 2129, 64 2120) мм | 28,5 | 29,9 | 31,1 | 32 | – | 3 | 4,5 | 36 | 37,5 | 39,8 | 42 | 45 | 48 | |
| Диаметр на стороне | отбора мощно | сти (64 2100) мм | 28,7 | 29,7 | 30,7 | 32 | 33,2 | 3 | 4,4 | 36,2 | 37,4 | 39,7 | 42,2 | 45 | 48 | |
| длина (64 2129) | мм | 38 | 41 | 41 | 41 | – | 4 | 4 | 44 | 44 | 44 | 44 | 44 | – | ||
| длина (64 2100) | мм | 42 | 42 | 42 | 42 | 42 | 4 | 2 | 45 | 45 | 45 | 47 | 47 | 52 | ||
| длина (64 2120) | мм | 39 | 41 | – | 41 | – | – | 44 | – | 44 | 44 | – | 50 |
12-гранная торцевая головка дюймовых размеров (американские размеры)
Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т. о. обеспечивается высокая точность посадки. Сглаженные кромки. Профиль AS Drive.
Материал: HPQ® - высококачественная сталь, удароустойчивое хромоникелевое покрытие.
L ПрофильAS Drive 64 2400
| Раствор ключа | дюйм | 3/8 | 7/16 | 1/2 | 9/16 | 19/32 | 5/8 | 11/16 | 3/4 | 25/32 | |
| 63A 64 2400 | 12-гранная головка, 1/2 дюйма | 10,24 | 10,24 | 10,18 | 10,91 | 11,45 | 10,71 | 11,65 | 11,65 | 12,53 | |
| Диаметр на сторон | е отбора мощност | и мм | 14,3 | 16,3 | 18,3 | 20,3 | 21,3 | 22,4 | 24,2 | 26,2 | 27 |
| длина | мм | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 41 | |
| Раствор ключа | дюйм | 13/16 | 7/8 | 15/16 | 1 | 1.1/16 | 1.1/8 | 1.3/16 | 1.1/4 | ||
| 63A 64 2400 | 12-гранная головка, 1/2 дюйма | 12,99 | 12,79 | 13,99 | 14,19 | 17,74 | 17,27 | 18,41 | 18,41 | ||
| Диаметр на сторон | е отбора мощност | и мм | 28,2 | 29,7 | 32 | 33,7 | 36,2 | 38,1 | 39 | 40 | |
| длина | мм | 41 | 42 | 42 | 42 | 45 | 45 | 45 | 45 |
