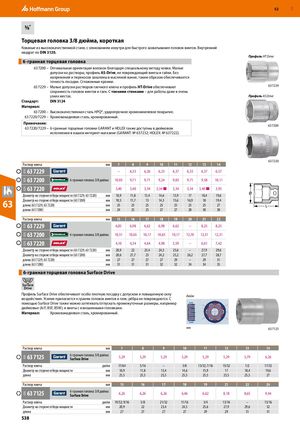

Каталог Hoffmann Group ручной и измерительный инструмент - страница 537
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Торцевая головка 3/8 дюйма, короткая
Кованые из высококачественной стали, с зенкованием изнутри для быстрого захватывания головок винтов. Внутренний квадрат по DIN 3120. Профиль HT Drive
| 6-гранная т | орцевая головка |
| 63 7200 – 63 7229 – | Оптимальная ориентация волокон благодаря специальному методу ковки. Малые допуски на растворы, профильAS-Drive, не повреждающий винты и гайки. Без напряжений и перекосов закалены в масляной ванне, таким образом обеспечивается точность посадки. Сглаженные кромки. Малые допуски растворов гаечного ключа и профильHT-Driveобеспечивают сохранность головок винтов и гаек. Стонкими стенками– для работы даже в очень узких местах. |
| Стандарт: | DIN 3124 |
| Материал: | |
| 63 7200 – 63 7220/7229 – | Высококачественная сталь HPQ®, ударопрочное хромоникелевое покрытие. Хромованадиевая сталь, хромированный. |
| Примечание: 63 7220/7229 – | 6-гранные торцевые головки GARANT и HOLEX также доступны в дюймовом исполнении в нашем интернет-магазине (GARANT: № 637232; HOLEX: № 637222). |
63 7200
63 7220
| Раствор ключа | мм | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |
| 61A 63 7229 | – | 6,33 | 6,26 | 6,33 | 6,37 | 6,33 | 6,37 | 6,57 | ||
| 63A 63 7200 | 6-гранная головка 3/8 д | юйма | 10,03 | 9,71 | 9,71 | 9,24 | 9,83 | 9,71 | 9,58 | 10,11 |
| 62A 63 7220 | 3,40 | 3,40 | 3,34 | 3,34 ■ | 3,34 | 3,34 | 3,40 ■ | 3,95 | ||
| Диаметр на сторон | е отбора мощности (63 7229, 63 7220) | мм | 10,9 | 11,8 | 13,4 | 14,6 | 15,9 | 17 | 18,4 | 19,6 |
| Диаметр на сторон | е отбора мощности (63 7200) | мм | 10,5 | 11,7 | 13 | 14,3 | 15,6 | 16,9 | 18 | 19,4 |
| длина (63 7229, 63 7 | 220) | мм | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 27 |
| длина (63 7200) | мм | 24 | 25 | 25 | 27 | 27 | 28 | 30 | 30 | |
| Раствор ключа | мм | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | |
| 61A 63 7229 | 6,85 | 6,98 | 6,62 | 6,98 | 6,62 | – | 8,25 | 8,25 | ||
| 63A 63 7200 | 6-гранная головка 3/8 д | юйма | 10,51 | 10,65 | 10,17 | 10,65 | 10,17 | 12,70 | 12,31 | 12,31 |
| 62A 63 7220 | 4,10 | 4,34 | 4,64 | 4,98 | 5,59 | – | 6,61 | 7,42 | ||
| Диаметр на сторон | е отбора мощности (63 7229, 63 7220) | мм | 20,9 | 22 | 23,4 | 24,5 | 25,6 | – | 27,9 | 29,6 |
| Диаметр на сторон | е отбора мощности (63 7200) | мм | 20,6 | 21,7 | 23 | 24,2 | 25,2 | 26,2 | 27,7 | 28,7 |
| длина (63 7229, 63 7 | 220) | мм | 27 | 27 | 27 | 27 | 29 | – | 29 | 31 |
| длина (63 7200) | мм | 31 | 31 | 31 | 32 | 32 | 34 | 34 | 35 | |
| 6-гранная т | орцевая головка Surface | Driv | e |
Surface Drive Профиль Surface Drive обеспечивает особо плотную посадку с допуском и повышенную силу воздействия. Усилие прилагается к граням головок винтов и гаек; рёбра не повреждаются. С помощью Surface Drive также можно затягивать/отпускать промежуточные размеры, например дюймовые (A/F, BSF, BSW), и винты с изношенными головками.
Материал: Хромованадиевая сталь, хромированный.
дюйм
мм 63 7125
| Раствор ключа | мм | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |
| 61A 63 7125 | 6-гранная головка Surface Drive | 3/8 дюйма | 5,29 | 5,29 | 5,29 | 5,29 | 5,29 | 5,29 | 5,79 | 6,26 |
| Раствор ключа | дюйм | 17/64 | 5/16 | – | 3/8 | 13/32; 7/16 | 15/32 | 1/2 | 17/32 | |
| Диаметр на стороне | отбора мощности | мм | 10,9 | 11,8 | 13,4 | 14,6 | 15,9 | 17 | 18,4 | 19,6 |
| длина | мм | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 27 | |
| Раствор ключа | мм | 15 | 16 | 17 | 18 | 19 | 21 | 22 | 24 | |
| 61A 63 7125 | 6-гранная головка Surface Drive | 3/8 дюйма | 6,26 | 6,26 | 6,26 | 6,46 | 6,62 | 8,18 | 8,65 | 9,44 |
| Раствор ключа | дюйм | 19/32; 9/16 | 5/8 | 21/32 | 11/16 | 3/4 | 13/16 | – | 15/16 | |
| Диаметр на стороне | отбора мощности | мм | 20,9 | 22 | 23,4 | 24,5 | 25,6 | 27,9 | 29,6 | 32 |
| длина | мм | 27 | 27 | 27 | 27 | 29 | 29 | 31 | 31 |
