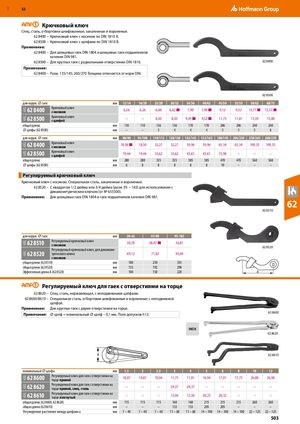

Крючковый ключ
Спец. сталь, отбортовки шлифованные, закаленные и вороненые. 62 8400 – Крючковый ключ носиком по DIN 1810 A. 62 8500 – Крючковый ключ цапфами по DIN 1810 B.
Применение: 62 8400 – Для шлицевых гаек DIN 1804 и шлицевых гаек подшипников качения DIN 981. 62 8500 – Для круглых гаек радиальными отверстиями DIN 1816. 62 8400
Примечание: 62 8400 – Разм. 135/145; 260/270 Толщина отличается от норм DIN.
| 62 8500 | ||||||||||||
| для наруж. ⌀ гаек | мм | 12/14 | 16/20 | 25/28 | 30/32 | 34/36 | 40/42 | 45/50 | 52/55 | 58/62 | 68/75 | |
| 63Q 62 8400 | Крючковый ключ с носиком | 6,26 | 6,26 | 6,60 | 6,62 ■ | 7,90 | 7,90 ■ | 9,12 | 9,32 | 13,71 ■ | 13,57 ■ | |
| 63Q 62 8500 | Крючковый ключ с цапфой | – | – | 8,03 | 8,03 | 9,39 ■ | 9,52 ■ | 11,75 | 11,81 | 15,59 | 15,80 | |
| общая длина | мм | 110 | 110 | 136 | 136 | 170 | 170 | 206 | 206 | 240 | 240 | |
| ⌀ цапфы (62 8500) | мм | – | – | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | |
| для наруж. ⌀ гаек | мм | 80/90 | 95/100 | 110/115 | 120/130 | 135/145 | 155/165 | 180/195 | 205/220 | 230/245 | 260/270 | |
| 63Q 62 8400 | Крючковый ключ с носиком | 18,36 ■ | 18,50 | 32,27 | 32,27 | 39,96 | 39,96 | 65,34 | 65,34 | 109,35 | 109,35 | |
| 63Q 62 8500 | Крючковый ключ с цапфой | 19,44 | 19,44 | 33,62 | 33,62 | 43,61 | 43,61 | 73,98 | – | – | – | |
| общая длина | мм | 280 | 280 | 335 | 335 | 385 | 385 | 470 | 470 | 568 | 568 | |
| ⌀ цапфы (62 8500) | мм | 6 | 8 | 8 | 8 | 8 | 8 | 10 | – | – | – |
Регулируемый крючковый ключ
Крючковый ключ носиком. Специальная сталь, закаленные и вороненые. 62 8520 – С квадратом 1/2 дюйма или 3/4 дюйма (разм. 95 − 165) для использования динамометрическим ключом (от № 655500).
Применение: Для шлицевых гаек DIN 1804 и гаек подшипников качения DIN 981. 62
62 8510
| для наруж. ⌀ гаек | мм | 20-42 | 45-90 | 95-165 | ||
| 63Q 62 8510 63Q 62 8520 | Регулируемый крючковый ключ с носиком Регулируемый крючковый ключ, для ди трического ключа с носиком | намоме- | 30,78 69,12 | 38,07 ■ 71,82 | 54,81 95,04 | 62 8520 |
| общая длина (62 85 | 10) | мм | 180 | 250 | 335 | |
| общая длина (62 85 | 20) | мм | 135 | 192 | 298 | |
| Эффективная длина | A (62 8520) | мм | 100 | 150 | 220 | A |
Регулируемый ключ для гаек отверстиями на торце
62 8620 – Спец. сталь, нержавеющая, неподвижными цапфами. 62 8600/8610 – Специальная сталь, отбортовки шлифованные и вороненые; неподвижной цапфой.
Применение: Для круглых гаек двумя отверстиями на торце.
Примечание: цапф = номинальный цапф – 0,1 мм. Поле допусков h12. 62 8600
INOX 62 8620
| a | 62 8610 | |||||||||||
| номинальный ⌀ ц | апфы | мм | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| 63Q 62 8600 | Регулируемый ключ для гаек с торцепрямой | отверстиями на | 10,87 | 10,87 | 10,94 | 11,75 | 11,81 | 16,94 | 17,01 | 17,75 | 26,88 | 26,88 |
| 63Q 62 8620 | Регулируемый ключ для гаек с торцепрямой, спец. сталь | отверстиями на | – | – | – | 24,37 | 24,37 | – | – | – | – | – |
| 63Q 62 8610 | Регулируемый ключ для гаек с торцеизогнутый | отверстиями на | – | – | – | 13,44 | 13,50 | 20,25 | 20,32 | – | – | – |
| общая длина (62 86 | 00, 62 8620) | мм | 115 | 115 | 115 | 160 | 160 | 215 | 215 | 215 | 260 | 260 |
| общая длина (62 86 | 10) | мм | – | – | – | 153 | 153 | 205 | 205 | – | – | – |
| Регулируемое расст | ояние между цапфами a | мм | 7–40 | 7–40 | 7–40 | 11–60 | 11–60 | 14–100 | 14–100 | 14–100 | 22–125 | 22–125 |
| 503 |
