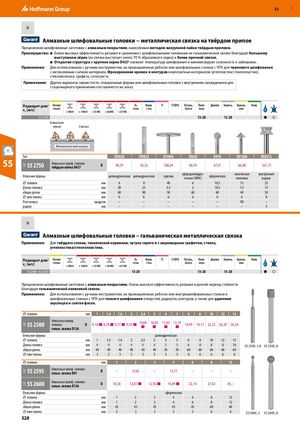

Алмазные шлифовальные головки − металлическая связка на твёрдом припое
Прецизионно шлифованные заготовки с алмазным покрытием, нанесённым методом вакуумной пайки твёрдым припоем.
Преимущество: ■ Более высокая эффективность резания в сравнении с шлифовальными головками на гальванической связке благодаря большому выступанию зёрен (из связки выступает около 70 % абразивного зерна) и более прочной связке. ■ Открытая структура и крупное зерно D427 снижают температуру шлифования и минимизируют склонность к забиванию.
Применение: Для использования с ручным инструментом, на промышленных роботах или шлифовальных станках с ЧПУ для чернового шлифования с интенсивным съёмом материала. Фрезерование кромок и контуров композитных материалов (углепластик/стеклопластик), стекловолокна, графита, сотопласта.
Примечание: Другие варианты зернистости, специальные формы или шлифовальные головки с внутренним охлаждением для стационарного применения поставляются на заказ.
Подходит для/ v [м/c] c
55 2750 15-20 15-20 ● ○
Алмазное зерно Связка
Металлический корпус
55 Тип ZY0620 ZY0825 ZY4004 C0620 KU10 SK1508 RD2515
55 2750 Алмазные шлиф. головки D
| твёрдая пайка D427 | 40,59 | 56,32 | 108,24 | 40,59 | 47,41 | 66,88 | 167,75 | |
| сфероцилиндри- | коническая | внутренний |
Описание формы цилиндрическая цилиндрическая тарелка сферическая
ческая (WRC) зенковка радиус
| ⌀ головки | мм | 6 | 8 | 40 | 6 | 10,5 | 15 | 25 |
| Длина головки | мм | 20 | 25 | 3,5 | 2 | 10,5 | 7,5 | 15 |
| общая длина | мм | 60 | 80 | 50 | 60 | 60 | 48 | 50 |
| ⌀ хвостовика | мм | 6 | 8 | 6 | 6 | 6 | 6 | 8 |
| Угол конуса | градусов | – | – | – | – | – | 90 | – |
| радиус | мм | – | – | – | – | – | – | 5 |
D
Алмазные шлифовальные головки – гальваническая металлическая связка
Применение: Для твёрдого сплава, технической керамики, чугуна серого и с шаровидным графитом, стекла, углепластика/стеклопластика. Подходит для/ v [м/c] c
55 2500– 55 2810 15-20 15-20 15-20 ● ○
Прецизионно шлифованные заготовки с алмазным покрытием. Очень высокая эффективность резания и долгий период стойкости благодаря гальванической никелевой связке. Применение: Для использования с ручным инструментом, на промышленных роботах или внутришлифовальных станках и шлифовальных станках с ЧПУ для тонкого шлифования отверстий, радиусов, контуров, а также для удаления
заусенцев и снятия фасок.
| ⌀головки | мм | 1 1 | ,4 | 1,6 | 2 | 2,4 | 3 | 4 5 | 6 | 8 | 10 | 12 15 | ||
| 51E 55 2500 | Алмазные шлиф. головки гальв. связка D126 D | 9,18 ■8,7 | 8 | ■9,77 ■ | 9,95 ■ | 10,04 ■ | 10,85 ■ | 11,03 ■ 13,19 ■ | 14,99 | 19,17 | 22,32 | 26,28 36,54 | ||
| Описание формы | цили | ндрическая | ||||||||||||
| ⌀ головки | мм | 1 1 | ,4 | 1,6 | 2 | 2,4 | 3 | 4 5 | 6 | 8 | 10 | 12 15 | ||
| Длина головки | мм | 4 | 4 | 4 | 4 | 4 | 4 | 5 5 | 6 | 8 | 8 | 8 10 | 55 25001,6 | 55 25008 |
| общая длина | мм | 40 4 | 0 | 40 | 40 | 40 | 40 | 50 50 | 60 | 60 | 60 | 60 60 | ||
| ⌀ хвостовика | мм | 3 | 3 | 3 | 3 | 3 | 3 | 3 3 | 6 | 6 | 6 | 6 6 | ||
| ⌀головки | мм | 1 | 2 | 3 | 4 | 6 | 8 | 12 | ||||||
| 51E 55 2595 | Алмазные шлиф. головки гальв. связка D91 | D | – | 12,65 | – | 13,77 | – | – | – | |||||
| 51E 55 2600 | Алмазные шлиф. головки гальв. связка D126 | D | 10,58 | 12,87 | ■ | 12,92 ■ | 14,49 ■ | 22,14 | 27,63 | 45,– | ||||
| Описание формы | сферическая | |||||||||||||
| ⌀ головки | мм | 1 | 2 | 3 | 4 | 6 | 8 | 12 | ||||||
| Длина головки | мм | 1 | 2 | 3 | 4 | 6 | 8 | 12 | ||||||
| общая длина | мм | 45 | 45 | 45 | 45 | 45 | 60 | 60 | ||||||
| ⌀ хвостовика | мм | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 55 26003 | 55 26008 |
