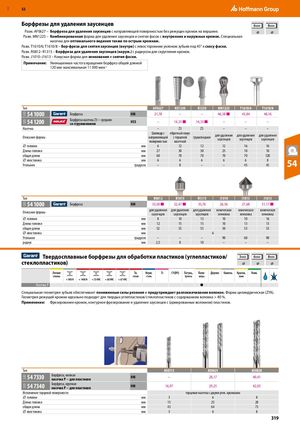

Каталог Hoffmann Group ручной и измерительный инструмент - страница 318
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Борфрезы для удаления заусенцев
Разм. AF0627 – Борфреза для удаления заусенцев с направляющей поверхностью без режущих кромок на вершине. Разм. MN1225 – Комбинированная форма для удаления заусенцев и снятия фасок с внутренних и наружных кромок. Специальная насечка для оптимального ведения также по острым кромкам. Разм. T1610/6; T1610/8 – Бор-фреза для снятия заусенцев (внутри) с левосторонним уклоном зубьев под 45° к скосу фаски. Разм. R0812–R1315 – Борфреза для удаления заусенцев (наруж.) с радиусом для скругления кромок. Разм. J1010–J1613 – Конусная форма для зенкования и снятия фаски.
Примечание: Уменьшенная частота вращения борфрез общей длиной 120 мм: максимальная 11 000 мин‑1
6мм 8мм
| Тип | AF0627 | NS1230 | K1230 | MN1225 | T1610/6 | T1610/8 | |||||
| 54 1000 Борфреза | HM | 21,78 | – | – | 46,58 ■ | 43,84 | 48,16 | ||||
| 54 1200 Борфреза насечка Z3 − средняя | HSS | ||||||||||
| со стружколомом | – | 14,33 ■ | 14,33 ■ | – | – | – | |||||
| Насечка | – | Z3 | Z3 | – | – | – | |||||
| Цилиндр с | обратный конус | ||||||||||
| для удаления | для удаления | ||||||||||
| Описание формы | направляющей | с торцевой | грушевидная для удаления | ||||||||
| заусенцев | заусенцев | заусенцев | |||||||||
| поверхностью | насечкой | ||||||||||
| ⌀ головки | мм | 6 | 12 | 12 | 12 | 16 | 16 | ||||
| Длина головки | мм | 27 | 30 | 30 | 25 | 10 | 10 | ||||
| общая длина | мм | 60 | 70 | 70 | 70 | 70 | 54 120 | ||||
| ⌀ хвостовика | мм | 6 | 6 | 6 | 6 | 6 | 8 | ||||
| Угольник | градусов | – | 8 | – | – | 45 | 45 |
| Тип | R0812 | R1015 | R1315 | J1010 | J1013 | J1613 | ||
| 51D 54 1000 | Борфреза | HM | 33,58 ■ | 32,47 ■ | 35,76 | 26,56 | 27,68 | 51,17 ■ |
| Описание формы | для удаления заусенцев | для удаления заусенцев | для удаления заусенцев | коническая зенковка | коническая зенковка | коническая зенковка | ||
| ⌀ головки | мм | 8 | 10 | 13 | 10 | 10 | 16 | |
| Длина головки | мм | 12 | 15 | 15 | 10 | 13 | 13 | |
| общая длина | мм | 52 | 55 | 55 | 50 | 53 | 53 | |
| ⌀ хвостовика | мм | 6 | ||||||
| Угольник | градусов | – | – | – | 90 | 60 | 90 | |
| радиус | мм | 2,5 | 8 | 10 | – | – | – |
Твердосплавные борфрезы для обработки пластиков (углепластиков/ 3мм 6мм 8мм
стеклопластиков)
Насечка P ● Специальная геометрия зубьев обеспечивает пониженные силы резания и предупреждает разлохмачивание волокон. Форма цилиндрическая (ZYA). Геометрия режущей кромки идеально подходит для твердых углепластиков/стеклопластиков с содержанием волокна > 40 %.
Применение: Фрезерование кромок, контурное фрезерование и удаление заусенцев с (армированных волокном) пластиков.
Тип AS0315 AS0625 AS0828
54 7330 Борфреза, мелкая HM
насечка P − для пластиков – 28,17 40,41
54 7340 Борфреза, крупная HM
| насечка P − для пластиков | 16,97 | 29,25 | 42,03 | |||
| Исполнение торцевой поверхности | торцевая насечка с двумя реж. кромками | |||||
| Длина головки | мм | 15 | 25 | 28 |
