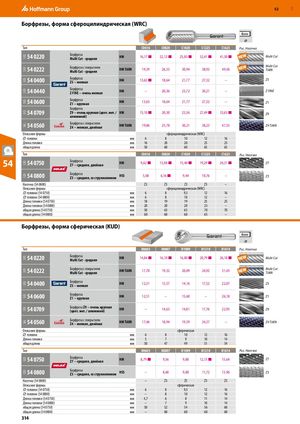

Каталог Hoffmann Group ручной и измерительный инструмент - страница 313
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Борфрезы, форма сфероцилиндрическая (WRC)
| Тип | C0616 | C0820 | C1020 | C1225 | C1625 | Рис. Насечка | |||
| 51D 54 0220 | Борфреза Multi Cut - средняя | HM | 16,17 ■ | 22,12 ■ | 25,83 ■ | 32,41 ■ | 41,30 ■ | Multi Cut | |
| 51D 54 0222 | Борфреза с покрытием Multi Cut - средняя | HM TiAlN | 19,39 | 26,53 | 30,94 | 38,92 | 49,56 | Multi Cut TiAlN | |
| 51D 54 0400 | Борфреза Z5− мелкая | HM | 13,63 ■ | 18,64 | 21,77 | 27,32 | – | Z5 | |
| 51D 54 0440 | Борфреза Z FINE − очень мелкая | HM | – | 20,36 | 23,72 | 30,21 | – | Z FINE | |
| 51D 54 0600 | Борфреза Z1− крупная | HM | 13,63 | 18,64 | 21,77 | 27,32 | – | Z1 | |
| 51D 54 0709 | Борфреза Z9 − очень крупная (цвет. мет. / алюминий) | HM | 15,10 ■ | 20,30 | 23,36 | 27,49 ■ | 33,63 ■ | Z9 | |
| 56L 54 0560 | Борфреза с покрытием Z4 − мелкая, двойная | HM TiAlN | 19,06 | 25,78 | 30,21 | 38,23 | 47,55 | Z4 TiAlN | |
| Описание формы | сфероц | илиндрическая | (WRC) | ||||||
| ⌀ головки | мм | 6 | 8 | 10 | 12 | 16 | |||
| Длина головки | мм | 16 | 20 | 20 | 25 | 25 | |||
| общая длина | мм | 50 | 60 | 60 | 65 | 65 | |||
| Тип | C0616 | C0820 | C1020 | C1225 | C1625 | Рис. Насечка | |||
| 52D 54 0750 | Борфреза Z7 − средняя, двойная | HM | 9,62 ■ | 13,04 ■ | 15,40 ■ | 19,29 ■ | 24,31 ■ | Z7 | |
| 52D 54 0800 | Борфреза Z3 − средняя, со стружколомом | HSS | 5,08 | 6,16 ■ | 9,44 | 10,76 | – | Z3 | |
| Насечка (54 0800) | Z3 | Z3 | Z3 | Z3 | – | ||||
| Описание формы | сфероц | илиндрическая | (WRC) | ||||||
| ⌀ головки (54 0750) | мм | 6 | 8 | 9,5 | 12 | 16 | |||
| ⌀ головки (54 0800) | мм | 6 | 8 | 10 | 12 | – | |||
| Длина головки (54 07 | 50) | мм | 18 | 19 | 19 | 25 | 25 | ||
| Длина головки (54 08 | 00) | мм | 20 | 20 | 20 | 25 | – | ||
| общая длина (54 0750 | ) | мм | 50 | 63 | 63 | 70 | 70 | ||
| общая длина (54 0800 | ) | мм | 60 | 60 | 60 | 65 | – |
Борфрезы, форма сферическая (KUD)
| 6мм ⌀ | |||||||||
| Тип | D0605 | D0807 | D1009 | D1210 | D1614 | Рис. Насечка | |||
| 51D 54 0220 | Борфреза Multi Cut - средняя | HM | 14,84 ■ | 16,10 ■ | 16,80 ■ | 20,79 ■ | 26,18 ■ | Multi Cut | |
| 51D 54 0222 | Борфреза с покрытием Multi Cut - средняя | HM TiAlN | 17,78 | 19,32 | 20,09 | 24,92 | 31,43 | Multi Cut TiAlN | |
| 51D 54 0400 | Борфреза Z5 − мелкая | HM | 12,51 | 13,57 | 14,16 | 17,52 | 22,07 | Z5 | |
| 51D 54 0600 | Борфреза Z1 − крупная | HM | 12,51 | – | 15,60 | – | 26,18 | Z1 | |
| 51D 54 0709 | БорфрезаZ9 − очень крупная (цвет. мет. / алюминий) | HM | – | 14,63 | 14,81 | 17,76 | 22,95 | Z9 | |
| 56L 54 0560 | Борфреза с покрытием Z4 − мелкая, двойная | HM TiAlN | 17,46 | 18,94 | 19,59 | 24,37 | – | Z4 TiAlN | |
| Описание формы | сферическая | ||||||||
| ⌀ головки | мм | 6 | 8 | 10 | 12 | 16 | |||
| Длина головки | мм | 5 | 7 | 9 | 10 | 14 | |||
| общая длина | мм | 50 | 47 | 49 | 51 | 54 | |||
| Тип | D0605 | D0807 | D1009 | D1210 | D1614 | Рис. Насечка | |||
| 52D 54 0750 | Борфреза Z7 − средняя, двойная | HM | 8,79 ■ | 9,56 | 9,88 | 12,15 ■ | 15,64 | Z7 | |
| 52D 54 0800 | Борфреза Z3 − средняя, со стружколомом | HSS | – | 8,48 | 9,88 | 11,72 | 13,96 | Z3 | |
| Насечка (54 0800) | – | Z3 | Z3 | Z3 | Z3 | ||||
| Описание формы | сферическая | ||||||||
| ⌀ головки (54 0750) | мм | 6 | 8 | 9,5 | 12 | 16 | |||
| ⌀ головки (54 0800) | мм | – | 8 | 10 | 12 | 16 | |||
| Длина головки (54 07 | 50) | мм | 4,7 | 6 | 8 | 11 | 14 | ||
| Длина головки (54 08 | 00) | мм | – | 7 | 9 | 10 | 14 | ||
| общая длина (54 0750 | ) | мм | 50 | 52 | 54 | 56 | 60 | ||
| общая длина (54 0800 | ) | мм | – | 60 | 60 | 60 | 60 |
