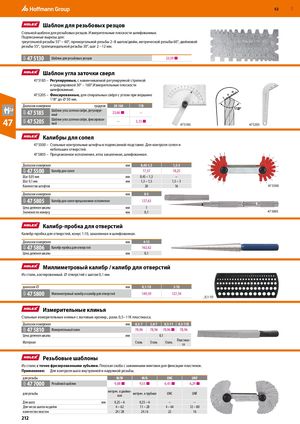

42H42H42H42H42H42H42H42H42H RUE 52 ​  Шаблон для резьбовых резцов Стальной шаблон для резьбовых резцов. Измерительные плоскости шлифованные. Подписанные вырезы для: треугольной резьбы 55° − 60°, прямоугольной резьбы 2−8 шагов/дюйм, метрической резьбы 60°, дюймовой резьбы 55°, трапецеидальной резьбы 30°, шаг 2 −12 мм. 47 5130 Шаблон для резьбовых резцов 23,59 ■ ​  Шаблон угла заточки сверл 47 5185 – Регулируемые, с навинчиваемой регулируемой стрелкой и градуировкой 30° – 160°.Измерительные плоскости шлифованные. 47 5205 – Фиксированные, для спиральных свёрл с углом при вершине 118° до ⌀ 50 мм. Диапазон измерения градусов 30-160 118 47 5185 Шаблон угла заточки свёрл, регулируе-мый 23,66 ■ – 47 47 5205 Шаблон угла заточки свёрл, фиксирован-ный – 3,33 ■ 47 5185 47 5205 ​  Калибры для сопел 47 5500 – Стальные контрольные штифты в подписанной подставке. Для контроля сопел и небольших отверстий. 47 5805 – Прецизионное исполнение, игла закаленная, шлифованная. Диапазон измерения мм 0,45-1,5 1,5-3 47 5500 Калибр для сопел 17,37 18,25 Шаг 0,05 мм мм 0,45 – 1,3 – Шаг 0,1 мм мм 1,3 – 1,5 1,5 – 3 Количество штифтов 20 16 47 5500 Диапазон измерения мм 0-5 47 5805 Калибр для сопел прецизионное исполнение 127,63 Цена деления шкалы мм 1 Значение по нониусу мм 0,1 47 5805 ​  Калибр-пробка для отверстий Калибр-пробка для отверстий, конус 1:10, закаленная и шлифованная. Диапазон измерения мм 4-15 47 5806 Калибр-пробка для отверстий 162,62 Цена деления шкалы мм 0,1 ​  Миллиметровый калибр / калибр для отверстий Из стали, азотированный. ⌀ отверстий с шагом 0,1 мм. диапазон ⌀ мм 0,1-10 3-10 47 5800 Миллиметровый калибр и калибр для отверстий 149,59 127,34 _0,1-10 ​  Измерительные клинья Стальные измерительные клинья с матовым хромир., разм. 0,5−11K пластмасса. Диапазон измерения мм 0,5-7 2,0-7 0,5-11 0,5-11K 47 5810 Измерительный клин 78,96 78,96 78,96 ■ 78,96 Цена деления шкалы мм 0,1 Материал Сталь Сталь Сталь Пластмас-са ​  Резьбовые шаблоны Из стали; с точно фрезерованными зубьями. Плоская скоба с зажимными винтами для фиксации пластинок. Применение: Для контроля шага внутренней и наружной резьбы. для резьбы M/W M/G UNC UNF 47 7000 Резьбовой шаблон 9,88 ■ 9,53 ■ 6,45 ■ 6,29 ■ для резьбы метрич. и дюймо- вая метрич. и трубная UNC UNF Для шага мм 0,25 – 6 0,25 – 6 – – Для числа шагов на дюйм 4 – 62 11 – 28 4 – 64 12 – 80 количество пластин 24 / 28 24 / 6 22 16 212
