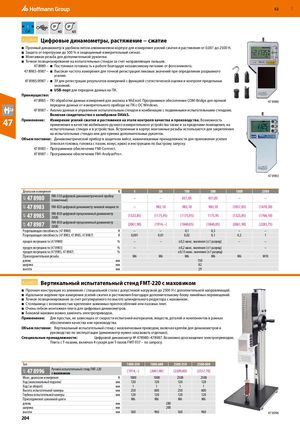

Каталог Hoffmann Group ручной и измерительный инструмент - страница 203

Предыдущая страница Следующая страница

Навигация

47F47F47F47F47F RUE 52 i IP IP Cal   40 65  Цифровые динамометры, растяжение − сжатие ■ Прочный динамометр в удобном литом алюминиевом корпусе для измерения усилий сжатия и растяжения от 0,001 до 2500 Н. ■ Защита от перегрузки до 500 % и защищенный измерительный сигнал. ■ Монтажная резьба для дополнительной рукоятки. ■ Точное позиционирование на испытательных стендах за счет направляющих пальцев. 47 8980 – ■ Постоянная готовность к работе благодаря независимому питанию от фотоэлемента. 47 8983–8987 – ■ Высокая частота измерения для точной регистрации пиковых значений при определении разрывного усилия. 47 8985/8987 – ■ ЗУ для регистрации результатов измерений с функцией статистической оценки и контроля предельных значений. ■ USB-порт для передачи данных на ПК. Преимущество: 47 8985 – ПО обработки данных измерений для анализа в MsExcel. Программное обеспечение COM-Bridge для прямой 47 8980 передачи данных от измерительного прибора на ПК с ОС Windows. 47 8987 – Анализ данных и управление испытательным стендом в комбинации с подвижными испытательными стендами. Включая свидетельство о калибровке DAkkS. 47 Применение: Измерение усилий сжатия и растяжения на этапе контроля качества и производства. Возможностьприменения в качестве мобильного ручного измерительного устройства также и за пределами помещения, на испытательных стендах и в устройствах. Встроенные в корпус монтажные резьбы используются для закрепления на испытательных стендах или для приема дополнительных рукояток. Объем поставки: Динамометрический прибор в защитном кейсе, навинчиваемые принадлежности для приложения усилия (плоская головка, головка с пазом, конус, крюк) и инструкцию по быстрому запуску. 47 8985 – Программное обеспечение FMI-Connect. 47 8987 – Программное обеспечение FMI-AnalyzePro+. 47 8983 Диапазон измерения N 5 50 100 500 1000 2500 47 8980 FMI-S10 цифровой динамометрический прибор(солнечный)– – 651,05 651,05 – – 47 8983 FMI-B20 цифровой динамометр пиковой мощности – 983,10 983,10 983,10 (1057,05) (1470,30) 47 8985 FMI-B30 цифровой прецизионный динамометр(USB) (1323,85) (1175,95) (1175,95) 1175,95 (1323,85) (1766,10) 47 8987 FMI-B50 цифровой прецизионный динамометр(USB) (2061,90) (1914,–) (1840,05) (1840,05) (2061,90) (2283,75) Разрешающая способность (47 8980) Н – – 0,1 0,5 – – Разрешающая способность (47 8983, 47 8985, 47 8987) Н 0,001 0,01 0,02 0,1 0,2 1 предел погрешности (47 8980) % – – ±0,3 макс. значения (±1 разряд) – – предел погрешности (47 8983) % – ±0,2 макс. значения (±1 разряд) – предел погрешности (47 8985, 47 8987) % ±0,15 макс. значения (±1 разряд) Присоединительная резьба M6 M6 M6 M6 M6 M10 длина мм 150 ширина мм 82 высота мм 29 ​  Вертикальный испытательный стенд FMT-220 с маховиком ■ Прочная конструкция из алюминия / специальной стали с допустимой нагрузкой до 2500 Н с дополнительной направляющей. ■ Идеальное ведение при измерении усилий сжатия и растяжения благодаря дополнительному блоку линейных перемещений. ■ Точное позиционирование за счет регулируемого по высоте шпиндельного редуктора с маховиком. ■ Столешница с возможностью крепления зажимных приспособлений или пазовых плит. ■ Очень гибкая монтажная плита для цифровых динамометров. ■ Боковой маховик можно заменить электроприводом. Применение: Для простых, не зависящих от скорости испытаний материалов, веществ, деталей и компонентов в рамках обеспечения качества или производства. Объем поставки: Вертикальный испытательный стенд с маховичковым приводом, включая крепёж для динамометров и руководство по эксплуатации (динамометр нужно заказывать отдельно). Специальные принадлежности: Цифровой динамометр № 478980–478987. Возможно дооснащение электроприводом. Плита с T-пазами, включая 4 сухаря для T-пазов FMT-937 – по запросу. Тип 1000-250 1000-600 2500-250 2500-600 47 8996 Ручной испытательный стенд FMT-220с маховиком (1914,–) (2061,90) (2209,80) (2357,70) Макс. диапазон измерения Н 1000 1000 2500 2500 Ход (максимальный подъем) мм 120 120 120 120 Ход (за оборот) мм 1 1 1 1 Высота испытательной камеры мм 250 600 250 600 Глубина испытательной камеры мм 120 120 120 120 Присоединение зажимной цанги M6 M6 M6 M6 длина мм 280 ширина мм 200 высота мм 560 960 560 960 47 8996 204
