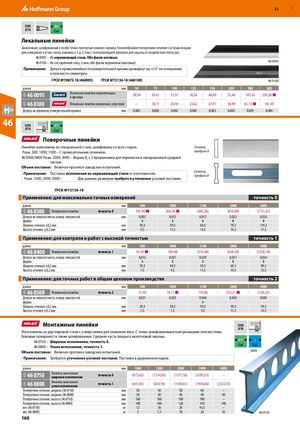

41H42G42G42G42G42G42G RUE 52 DIN F6 874     Cal   ​Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит. кромки. Клинообразное поперечное сечение с острым концом для измерений в углах, пазах, выемках и т. д. С пласт. теплоизоляцией рукояток для защиты от воздействия тепла рук. 46 0095 – Из нержавеющей стали. Обе фаски матовые. 46 0100 – Из состаренной спец. стали, обе фаски вороненые (матовые). 46 0095 Примечание: Допуск прямолинейности измерительной кромки развернут на ±15° по отношению к плоскости симметрии. ГРСИ №70875-18 (460095) ГРСИ №72136-18 (460100) 46 0100 длина мм 50 75 100 125 150 200 300 500 46 0095 Лекальная линейка нержавеющая,в футляре 28,50 29,61 31,97 36,56 48,09 55,46 103,42 250,20 ■ 46 0100 Лекальная линейка вороненая, в футляре – 18,71 20,94 23,62 27,97 34,99 65,13 ■ 147,49 Допуск на прямизну измерительной кромки мм 0,002 0,002 0,002 0,003 0,003 0,003 0,003 0,004 46 DIN F7 874     Cal    Поверочные линейки Линейки выполнены из специальной стали, шлифованы со всех сторон. Сечение, Разм. 500; 1000; 1500 – С прямоугольным сечением. профиль A 46  0300/0400 Разм. 2000; 3000 – Форма В, с 2 проушинами для переноски и лакированной средней частью. Объем поставки: Включая протокол заводских испытаний. Примечание: Поставка исполнения из нержавеющей стали от изготовителя. Сечение,профиль B Разм. 1500; 2000; 3000 – Для данных размеров требуется уточнение условий поставки. ГРСИ №72136-18 Применение: для максимально точных измерений точность 0 длина мм 500 1000 1500 2000 3000 46 0300 Поверочная линейка точность 0 105,99 ■ 264,34 ■ (485,26) (810,90) (1731,61) Допуск на плоскостность измер. плоскостей мм 0,007 0,012 0,017 0,022 0,032 форма A A A B B Ширина сечения ±0,2 мм мм 49,3 59,3 69,3 79,3 119,3 Высота сечения ±0,2 мм мм 9,5 11,5 14,5 14,5 17,5 Применение: для контроля и работ с высокой точностью точность 1 длина мм 500 1000 1500 2000 3000 46 0400 Поверочная линейка точность 1 55,93 ■ 105,48 (253,48) (638,50) (1250,18) Допуск на плоскостность измер. плоскостей мм 0,012 0,021 0,029 0,037 0,054 форма A A A B B Ширина сечения ±0,2 мм мм 39,3 49,3 59,3 69,3 99,3 Высота сечения ±0,2 мм мм 7,5 9,5 11,5 14,5 15,5 Применение: для точных работ в общем цеховом производстве точность 2 длина мм 500 1000 1500 2000 3000 46 0500 Поверочная линейка точность 2 37,03 76,11 ■ 176,86 252,21 ■ (720,23) Допуск на плоскостность измер. плоскостей мм 0,021 0,033 0,046 0,058 0,083 форма A Ширина сечения ±0,2 мм мм 29,3 39,3 49,3 59,3 79,3 Высота сечения ±0,2 мм мм 5,5 7,5 9,5 11,5 14,5  Монтажные линейки DIN 874 Изготовлены из двутавровой стали с отверстиями для снижения веса. С тонко шлифованными контрольными плоскостями. Боковые поверхности также шлифованные. Средняя часть покрыта молотковой эмалью. 46 0750 – Широкое исполнение, точность 0. F7 i 46 0800 – Узкое исполнение, точность 1. Cal Cal Объем поставки: Включая протокол заводских испытаний. _4000 Примечание: Требуется уточнение условий поставки. Поставка в деревянном ящике. длина мм 1000 1500 2000 3000 4000 46 0750 Линейка монтажнаяширокое исполнениеточность 0 (975,63) (1374,05) (1777,58) (3785,03) – 46 0800 Линейка монтажнаяузкое исполнениеточность 1 (641,05) (824,94) (1104,61) (1934,66) (2523,35) Поперечное сечение, ширина (46 0750) мм 50 50 50 60 – Поперечное сечение, ширина (46 0800) мм 30 30 40 40 40 Поперечное сечение, высота (46 0750) мм 160 160 160 180 – Поперечное сечение, высота (46 0800) мм 100 100 120 140 140 вес (46 0750) кг 12 18 24 45,5 – вес (46 0800) кг 5 7,5 18 26 35 46 0750 160
