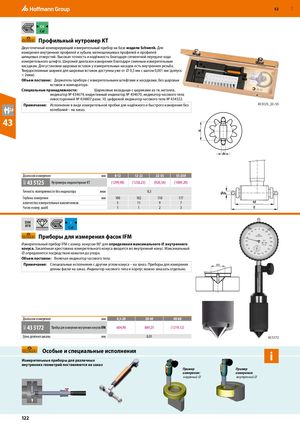

46D46D RUE 52 C4   Cal    Профильный нутромер KT Двухточечный компарирующий измерительный прибор на базе модели Schwenk. Для измерения внутренних профилей и зубьев, мелкошлицевых профилей и профилей шлицевых отверстий. Высокая точность и надёжность благодаря сегментной передаче хода измерительного штифта. Широкий диапазон измерения благодаря сменным измерительным насадкам. Для установки шаровых вставок у измерительных насадок есть внутренняя резьба. Твердосплавные шарики для шаровых вставок доступны уже от ⌀ 0,5 мм с шагом 0,001 мм (допуск < 2мкм). Объем поставки: Держатель прибора с измерительными штифтами и насадками, без шаровых вставок и компаратора. Специальные принадлежности: Шариковые вкладыши с шариками из тв. металла, индикатор № 434674, индуктивный индикатор № 434670, индикатор часового типа левосторонний № 434807 разм. 10, цифровой индикатор часового типа № 434322. Примечание: Исполнение в виде измерительной пробки для надёжного и быстрого измерения без 43 5125_22–55 колебаний – на заказ. 43 Диапазон измерения мм 8-12 12-22 22-55 55-250 43 5125 Нутромеры индикаторные KT (1299,98) (1236,23) (920,56) (1009,20) Точность повторяемости без индикатора мкм 0,5 Глубина измерения мм 100 102 110 177 количество измерительных наконечников 5 11 9 7 Число измер. шайб 1 1 2 3 DIN i 878       Cal    Приборы для измерения фасок IFM Измерительный прибор IFM с измер. конусом 90° для определения максимального ⌀ внутреннего конуса. Закалённая крестовина измерительного конуса вводится во внутренний конус. Максимальный ⌀ определяется посредством нажатия до упора. Объем поставки: Включая индикатор часового типа. Примечание: Специальные исполнения с другим углом конуса – на заказ. Приборы для измерения ØD длины фаски на заказ. Индикатор часового типа и корпус можно заказать отдельно. Диапазон измерения мм 0,5-20 20-40 40-60 43 5172 Прибор для измерения внутренних конусов IFM 604,90 869,25 (1219,12) Цена деления шкалы мм 0,01 43 5172 Особые и специальные исполненияИзмерительные приборы для различных i внутренних геометрий поставляются на заказ Пример Пример измерения: измерения: наружный ⌀ внутренний ⌀ 122
