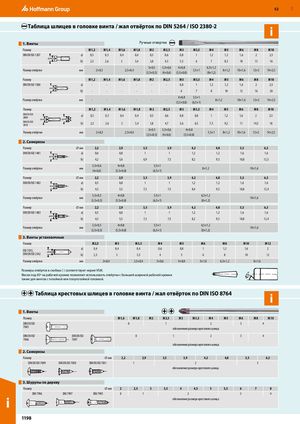

Таблица шлицев в головке винта / жал отвёрток по DIN 5264 / ISO 2380-2 i
| 1. Винты | Руч | ные отв | ертки | |||||||||||||
| Размер | M 1,2 | M 1,4 | M 1,6 | M 1,8 | M 2 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | |||
| DIN EN ISO 1207 | a) | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 | ||
| ba | b) | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 | ||
| Размер отвёртки | мм | 2×0, | 3 | 2,5× | 0,4 | 3×0,5 (3,5×0,5) | 3,5×0,6 (4×0,6) | 4×0,8 (5,5×0,8) | 5,5×1 | 6,5×1,2 (8×1,2) | 8×1,2 | 10×1,6 | 12×2 | 14×2,5 | ||
| Размер | M 1,2 | M 1,4 | M 1,6 | M 1,8 | M 2 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | |||
| DIN EN ISO 1580 | a) | - | - | - | - | - | - | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 | ||
| ba | b) | - | - | - | - | - | - | 6 | 7 | 8 | 10 | 12 | 16 | 20 | ||
| Размер отвёртки | мм | - | - | - | - | - | - | 4×0,8 (5,5×0,8) | 5,5×1 (6,5×1) | 8× | 1,2 | 10×1,6 | 12×2 | 14×2,5 | ||
| Размер | M 1,2 | M 1,4 | M 1,6 | M 1,8 | M 2 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | |||
| DIN EN ISO 2009 | ba | a) | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | |
| b DIN EN ISO 2010 | b) | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 | ||
| Размер отвёртки | мм | 2×0, | 3 | 2,5× | 0,4 | 3×0,5 (3,5×0,5) | 3,5×0,6 (4×0,6) | 4× (5,5 | 0,8 ×0,8) | 5,5×1 | 8×1,2 | 10×1,6 | 12×2 | 14×2,5 | ||
| 2. Саморез | ы | |||||||||||||||
| Размер | ⌀ мм | 2,2 | 2,9 | 3, | 5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||||||
| DIN EN ISO 1481 | a) | 0,6 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 | |||||||
| ba | b) | 4,2 | 5,6 | 6, | 9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 | ||||||
| Размер отвёртки | мм | 3,5×0,6 (4×0,6) | 4×0,8 (5,5×0,8) | 5,5 (6,5 | ×1 ×1) | 8 | ×1,2 | 10×1,6 | ||||||||
| Размер | ⌀ мм | 2,2 | 2,9 | 3, | 5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||||||
| DIN EN ISO 1482 | ba | a) | 0,5 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 | ||||||
| b) | 4,3 | 5,5 | 7, | 3 | 7,5 | 8,4 | 9,5 | 10,8 | 12,4 | |||||||
| Размер отвёртки | мм | 3,5×0,5 (3,5×0,5) | 4×0,8 (5,5×0,8) | 5,5 (6,5 | ×1 ×1) | 6,5 (8 | ×1,2 ×1,2) | 10×1,6 | ||||||||
| Размер | ⌀ мм | 2,2 | 2,9 | 3, | 5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||||||
| DIN EN ISO 1483 | a) | 0,5 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 | |||||||
| ba | b) | 4,3 | 5,5 | 7, | 3 | 7,5 | 8,2 | 9,5 | 10,8 | 12,4 | ||||||
| Размер отвёртки | мм | 3,5×0,5 (3,5×0,5) | 4×0,8 (5,5×0,8) | 5,5 (6,5 | ×1 ×1) | 6,5 (8 | ×1,2 ×1,2) | 10×1,6 | ||||||||
| 3. Винты ус | тановочные | |||||||||||||||
| Размер | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M | 6 | M 8 | M 1 | 0 | M 12 | |||||
| ISO 7435 | a) | 0,4 | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | ||||||
| , DIN EN ISO 2342 | ba | b) | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| Размеротвёртки | мм | 2×0,4 | 2,5×0,4 | 3 | ×0,6 | 4×0,8 | 5 | ×1 | ,0 | 6,5×1,2 | 8×1,6 | |||||
| азмеры отвёр аски под 45º н | ток в скобках ( ) соотве а рабочей кромке поз йй | тствуют воляют й | норме VSM использова й | . ть отвё | ртки с больш | ей ширин | ой рабоче | й кромки | 4 | 5° |
Таблица крестовых шлицев в головке винта / жал отвёрток по DIN ISO 8764 i
| 1. Винты | |||||||||||
| Размер | M 1,6 | M 1,8 | M 2 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 M 10 | |
| DIN EN ISO 7045 | 0 | 1 об | означение р | азмера кр | 2 естового шлица | 3 | 4 | ||||
| DIN EN ISO DIN EN ISO | 0 | 1 | 2 | 3 | 4 | ||||||
| 7046 7047 | об | означениер | азмера кр | естового шлица | |||||||
| 2. Саморезы | |||||||||||
| Размер | ⌀ мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||
| DIN EN ISO 7049 DIN EN ISO 7050 | DIN EN ISO 7051 | 1 | 2 | 3 | |||||||
| об | означение р | азмера кр | естового шлица | ||||||||
| 3. Шурупы по дереву | |||||||||||
| Размер | ⌀ мм | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 8 |
| DIN 7996 DIN 7997 | DIN 7995 | 0 | 1 | 2 | 3 | 4 | |||||
| об | означение р | азмера кр | естового шлица |
