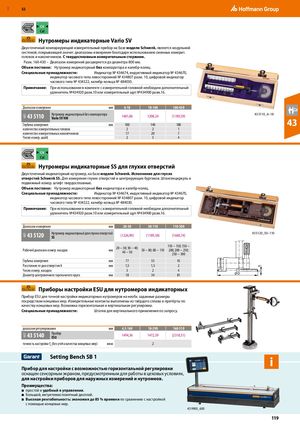

RUE 46D46D46D h 52 C4   Cal    Нутромеры индикаторные Vario SV Двухточечный компарирующий измерительный прибор на базе модели Schwenk. является модульной системой, покрывающей значит. диапазоны измерения благодаря использованию сменных измерит. головок и наконечников. С твердосплавным измерительным стержнем. Разм. 160-430 – Диапазон измерений расширяется до диаметра 800 мм. Объем поставки: Нутромер индикаторный без компаратора и калибр-колец. Специальные принадлежности: Индикатор № 434674, индуктивный индикатор № 434670, индикатор часового типа левосторонний № 434807 разм. 10, цифровой индикатор часового типа № 434322, калибр-кольца № 484030. Примечание: При использовании в компекте с измерительной головкой необходим дополнительный удлинитель №434920 разм.10 или измерительный щуп №434900 разм.16. Диапазон измерения мм 6-18 18-160 160-430 43 5110 Нутромер индикаторный без компаратораVario SV HM1401,06 1208,24 (1769,59)Глубина измерениямм100140180 43 5110_6–18 43 количество измерительных головок 2 2 1 количество измерительных наконечников 17 20 7 Число измер. шайб 2 5 4 C4   Cal    Нутромеры индикаторные SS для глухих отверстий Двухточечный индикаторный нутромер, на базе модели Schwenk. Исполнение для глухих отверстий Schwenk SS. Для измерения глухих отверстий и центрирующих буртиков. Штангенциркуль и подвижный измер. штифт твердосплавные. Объем поставки: Нутромер индикаторный без индикатора и калибр-колец. Специальные принадлежности: Индикатор № 434674, индуктивный индикатор № 434670, индикатор часового типа левосторонний № 434807 разм. 10, цифровой индикатор часового типа № 434322, калибр-кольца № 484030. Примечание: При использовании в компекте с измерительной головкой необходим дополнительный удлинитель №434920 разм.10 или измерительный щуп №434900 разм.16. Диапазон измерения мм 20-50 50-110 110-300 43 5120 Нутромер индикаторный для глухих отверстийSS (1226,90) (1189,58) (1660,74) 43 5120_50–110 Рабочий диапазон измер. насадок мм 20 − 30; 30 − 40;40 − 5050 − 80; 80 − 110110 − 150; 150 −200; 200 − 250;250 − 300 Глубина измерения мм 77 55 45 Расстояние от дна отверстия h мм 1,5 1,5 2 Число измер. насадок 3 2 4 Диаметр центровочного тарельчатого круга мм 18 34 81 ØD ​  Приборы настройки ESU для нутромеров индикаторных Прибор ESU для точной настройки индикаторных нутромеров на необх. заданные размеры посредством концевых мер. Измерительные контакты выполнены из твёрдого сплава и притёрты по качеству концевых мер. Возможна горизонтальная и вертикальная регулировка. Специальные принадлежности: Штатив для вертикального применения по запросу. диапазон регулирования мм 4,5-160 18-290 160-510 43 5140 ПриборESU 1494,36 1472,59 (2318,51) точность настройки fu (без учёта качества концевых мер) мкм 2 Setting Bench SB 1 Прибор для настройки с возможностью горизонтальной регулировки оснащен сенсорным экраном, предусмотренным для работы в цеховых условиях, для настройки приборов для наружных измерений и нутромеов. Преимущества: ■ простой и удобный в управлении. ■ Большой, интуитивно понятный дисплей. ■ Высокая рентабельность: экономия до 85 % времени по сравнению с настройкой с помощью концевых мер. 43 9900_600 119
