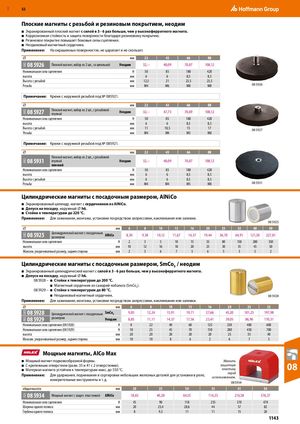

Каталог Hoffmann Group ручной и измерительный инструмент - страница 1142

Предыдущая страница Следующая страница

Навигация

RUE 08Q08Q08Q08Q08Q08Q02A 52 ​Плоские магниты с резьбой и резиновым покрытием, неодим ■ Экранированный плоский магнит с силой в 3 - 6 раз больше, чем у высокоферритного магнита. ■ Коррозионная стойкость и защита поверхности благодаря резиновому покрытию. ■ Резиновое покрытие повышает боковые силы сцепления. ■ Неодимовый магнитный сердечник. Применение: На окрашенных поверхностях, не царапает и не скользит. ⌀ мм 22 43 66 88 08 5926 Плоский магнит, набор из 2 шт., со шпилькой Неодим 32,– 48,09 70,87 108,12 Номинальная сила сцепления Н 50 85 180 420 высота мм 6 6 8,5 8,5 Высота с резьбой мм 12,5 21 23,5 23,5 Резьба мм M4 M6 M8 M8 08 5926 Примечание: Крюки с наружной резьбой под № 085921. ⌀ мм 22 43 66 88 08 5927 Плоский магнит, набор из 2 шт., с резьбовой­втулкойНеодим 32,– 47,73 70,69 108,12 Номинальная сила сцепления Н 50 85 180 420 высота мм 6 6 8,5 8,5 Высота с резьбой мм 11 10,5 15 17 08 5927 Резьба мм M4 M4 M5 M8 Примечание: Крюки с наружной резьбой под № 085921. ⌀ мм 22 43 66 88 Плоский магнит, набор из 2 шт., с резьбовой 08 5931 ­втулкой Неодим 32,– 48,09 70,87 108,12 плоский Номинальная сила сцепления Н 50 85 180 420 высота мм 6 6 8,5 8,5 Высота с резьбой мм 6 6 8,5 8,5 Резьба мм M4 M4 M5 M8 08 5931 ​Цилиндрические магниты с посадочным размером, AlNiCo ■ Экранированный цилиндр. магнит с сердечником из AINiCo. ■ Допуск на посадку, наружный ⌀ h6. ■ Стойки к температурам до 220 °C. Применение: Для зажимания, монтажа, установки посредством запрессовки, наклеивания или заливки. 08 5925 ⌀ мм 6 8 10 13 16 20 25 32 40 50 08 5925 Цилиндрический магнит с посадочнымразмеромAlNiCo 8,30 9,38 10,12 11,67 14,37 19,44 36,70 64,91 121,50 227,81 Номинальная сила сцепления Н 2 3 5 10 15 35 80 150 200 350 высота мм 10 12 16 18 20 25 30 35 45 50 Максим. укорачиваемый размер, задняя сторона мм 2 3 6 7 5 6 5 3 5 2 ​Цилиндрические магниты с посадочным размером, SmCo5 / неодим ■ Экранированный цилиндрический магнит с силой в 3 - 6 раз больше, чем у высокоферритного магнита. ■ Допуск на посадку, наружный ⌀ h6. 08 5928 – ■ Стойки к температурам до 200 °C. ■ Магнитный сердечник из самарий-кобальта (SmCo5). 08 5929 – ■ Стойки к температурам до 80 °C. ■ Неодимовый магнитный сердечник. 08 5928 Применение: Для зажимания, монтажа, установки посредством запрессовки, наклеивания или заливки. ⌀ мм 6 8 10 13 16 20 25 32 08 5928 Цилиндрический магнит с посадочным SmCo5 9,85 12,24 15,91 19,71 27,66 45,20 101,25 197,98 08 5929 размером Неодим 8,85 11,11 14,37 17,56 23,41 39,05 86,96 170,31 Номинальная сила сцепления (08 5928) Н 8 22 40 60 125 230 400 600 Номинальная сила сцепления (08 5929) Н 10 25 45 70 150 280 450 700 высота мм 20 20 20 20 20 25 35 40 Максим. укорачиваемый размер, задняя сторона мм 10 10 8 6 2 6 7 5 ​  Мощные магниты, AlCo Max ■ Мощный магнит подковообразной формы. Удалить ■ С крепежным отверстием (разм. 35 и 41 с 2 отверстиями).■Материал магнита устойчив к температурам макс. до 550 °C. защитнуюпластину 08 Применение: Для удержания, поднимания и сортировки небольших железных деталей для установки в реле,измерительные инструменты и т. д. передиспользованием. 08 5934 общая высота мм 20 25 30 35 41 54 08 5934 Мощный магнит с защит. пластинкой AlNiCo 18,65 40,28 64,55 116,33 216,58 576,37 Номинальная сила сцепления Н 45 90 118 235 370 470 Ширина одного полюса мм 20 25,4 28,6 44 57 82 Глубина одного полюса мм 8 9,5 11 11 15 20 1143
