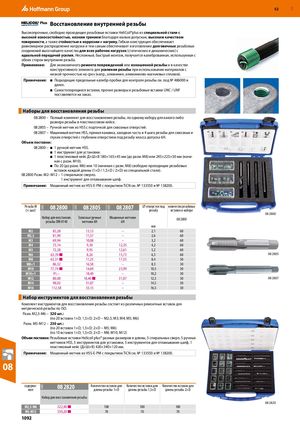

Каталог Hoffmann Group ручной и измерительный инструмент - страница 1091
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Восстановление внутренней резьбы
Высокопрочные, свободно проходящие резьбовые вставки HeliCoil®plus из специальной стали с высокой износостойкостью, низким трением благодаря малым допускам, высоким качеством поверхности, а также стойкостью к коррозии и нагреву. Гибкая конструкция обеспечивает равномерное распределение нагрузки и тем самым обеспечивает изготовление долговечных резьбовых соединений высочайшего качества для всех рабочих нагрузок (статических и динамических) с идеальной передачей усилия. Несложный, быстрый монтаж, получается калиброванная, используемая с обеих сторон внутренняя резьба.
Применение: Для экономичного ремонта поврежденной или изношенной резьбы и в качестве конструктивного элемента для усиления резьбы при использовании материалов с низкой прочностью на срез (напр., алюминия, алюминиево-магниевых сплавов).
Примечание: Подходящие предельные калибр-пробки для контроля резьбы см. под № 486000 и далее.
- Самостопорящиеся вставки, прочие размеры и резьбовые вставки UNC / UNF поставляются на заказ.
Наборы для восстановления резьбы
08 2800 – Полный комплект для восстановления резьбы, по одному набору для какого-либо размера резьбы в пластмассовом кейсе. 08 2805 – Ручной метчик из HSS с подточкой для сквозных отверстий. 08 2807 – Машинный метчик HSS, прямая канавка, заходная часть в 4 шага резьбы для сквозных и глухих отверстий с глубоким отверстием под резьбу класса допуска 6H.
Объем поставки: 08 2800 – 1 ручной метчик HSS.
- 1 инструмент для установки.
- 1 пластиковый кейс Д×Ш×В 180×165×45 мм (до разм. M8) или 245×225×50 мм (начиная с разм. M10).
- По 20 (до разм. M6) или 10 (начиная с разм. M8) свободно проходящих резьбовых вставок каждой длины (1×D / 1,5×D / 2×D) из специальной стали).
08 2800 Разм. M2–M12 – 1 спиральное сверло. 1 инструмент для отламывания цапф.
Примечание: Машинный метчик из HSS-E-PM с покрытием TiCN см. № 133550 и № 138200.
| Резьба М (× шаг) | 04D 08 2800 | 04D 08 2805 | 04D 08 2807 | ⌀ отверстия под резьбу | количество резьбовых вставок в наборе | |
| Набор для восстановл. резьбы DIN 8140 | Запасные ручные метчики 6H | Машинные метчики 6H | 08 2800 | 08 2800 | ||
| мм | ||||||
| M2 | 85,28 | 13,13 | – | 2,1 | 60 | |
| M2,5 | 81,90 | 11,57 | – | 2,6 | 60 | |
| M3 | 69,94 | 10,08 | – | 3,2 | 60 | |
| M4 | 75,14 | 9,30 | 12,35 | 4,2 | 60 | |
| M5 | 72,28 | 9,95 | 12,61 | 5,2 | 60 | |
| M6 | 63,70 ■ | 8,26 | 15,73 | 6,3 | 60 | 08 2805 |
| M8 | 63,31 ■ | 11,25 | 17,55 | 8,4 | 30 | |
| M8×1 | 86,32 | 16,58 | – | 8,3 | 30 | |
| M10 | 77,74 ■ | 14,69 | 23,99 | 10,5 | 30 | |
| M10×1 | 91,– | 18,40 | – | 10,2 | 30 | |
| M12 | 80,08 | 18,40 ■ | 31,07 | 12,5 | 30 | 08 2807 |
| M14 | 98,02 | 31,07 | – | 14,5 | 30 | |
| M16 | 112,58 | 33,15 | – | 16,5 | 30 |
Набор инструментов для восстановления резьбы
Комплект инструментов для восстановления резьбы состоит из различных ремонтных вставок для метрической резьбы по ISO. Разм. M2,5-M6 – 320 шт.: (по 20 вставок 1×D; 1,5×D; 2×D − M2,5; M3; M4; M5; M6) Разм. M5-M12 – 230 шт.: (по 20 вставок 1×D; 1,5×D; 2×D − M5; M6) (по 10 вставок 1×D; 1,5×D; 2×D − M8; M10; M12)
Объем поставки: Резьбовые вставки Helicoil plus® разных размеров и длины, 5 спиральных сверл, 5 ручных метчиков HSS, 5 инструментов для установки, 5 инструментов для отламывания цапф, 1 i пластиковый кейс (Д×Ш×В) 420×340×120 мм.
Примечание: Машинный метчик из HSS-E-PM с покрытием TiCN см. № 133550 и № 138200.
08
| содержи- мое | 04D 08 2820 | Количество вставок для длины резьбы 1×D | Количество вставок для длины резьбы 1,5×D | Количество вставок для длины резьбы 2×D |
| Набор для восстановления резьбы | ||||
| M2,5-M6 | 322,40 ■ | 100 | 100 | 100 |
| M5-M12 | 330,20 ■ | 70 | 70 | 70 |
