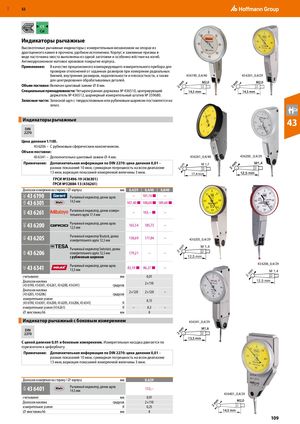

RUE 41C43A44A46Q45A45A42C43A 2 mm2 mm 2 mm 52 C5   Cal   ​Индикаторы рычажные Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении. Корпус и зажимные призмы в виде ласточкина хвоста выполнены из одной заготовки и особенно жёсткие на изгиб. Антикоррозионное матовое хромовое покрытие корпуса. Применение: В качестве прецизионного компарирующего измерительного прибора для проверки отклонений от заданных размеров при измерении радиальных биений, внутренних размеров, параллельности и плоскостности, а также 43 6190_0,4/40 43 6301_0,4/29 для центрирования обрабатываемых деталей. Объем поставки: Включая цанговый зажим ⌀ 8 мм. Специальные принадлежности: Четырехгранная державка № 436510, центрирующий держатель № 436512, шарнирный измерительный штатив № 359680. Запасные части: Запасной щуп с твердосплавным или рубиновым шариком поставляется на заказ. Индикаторы рычажные ​ 43 DIN 2270   Цена деления 1/100. 43 6206 – C рубиновым сферическим наконечником. Объем поставки: 43 6341 – Дополнительно цанговый зажим ⌀ 4 мм. 43 6261_0,4/40 43 6200 _0,4/29 Примечание: Дополнительная информация по DIN 2270: цена деления 0,01 – M 1,7 размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. 17,4 mm ГРСИ №33496-19 (436301) ГРСИ №32884-13 (436261) Диапазон измерения на сторону / ⌀ корпуса мм 0,4/29 0,4/40 0,8/40 43 6190 Рычажный индикатор, длина щупа – 101,16 ■ – 43 6301 14,5 мм 107,40 ■ 108,60 ■ 189,60 ■ 43 6261 Рычажный индикатор, длина измери-тельного щупа 17,4 мм–103,– ■ – 43 6200 Рычажный индикатор, длина щупа12,5 мм 165,54 185,73 – 43 6205 Рычажный индикатор Tesatast, длина­измерительного щупа 12,5 мм158,69177,84– 43 6205_0,4/29 Рычажный индикатор Swisstast, длина M 1,4 43 6206 измерительного щупа 12,5 мм 179,21 – – с рубиновым шариком 12,5 mm 43 6341 Рычажный индикатор, длина щупа13,5 мм 83,59 ■ 86,27 ■ – 43 6206_0,4/29M 1,4 считывание мм 0,01 Диапазон наклона(43 6190, 43 6301, 43 6261, 43 6200, 43 6341) градусов 2×110 12,5 mm Диапазон наклона(43 6205, 43 6206) градусов 2×120 2×120 – измерительное усилие(43 6190, 43 6301, 43 6200, 43 6205, 43 6206, 43 6341)Н 0,15 измерительное усилие (43 6261) Н – 0,3 – ⌀ хвостовика h6 мм 8 Индикатор рычажный с боковым измерением ​ 43 6341_0,4/29 DIN 2270   С ценой деления 0,01 и боковым измерением. Измерительная насадка двигается по горизонтали к циферблату. Примечание: Дополнительная информация по DIN 2270: цена деления 0,01 – размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. Диапазон измерения на сторону / ⌀ корпуса мм 0,4/29 43 6401 Рычажный индикатор, длина щупа14,5 мм 132,– 43 6401_0,4/29 считывание мм 0,01 Диапазон наклона градусов 2×110 измерительное усилие Н 0,25 ⌀ хвостовика h6 мм 8 109
