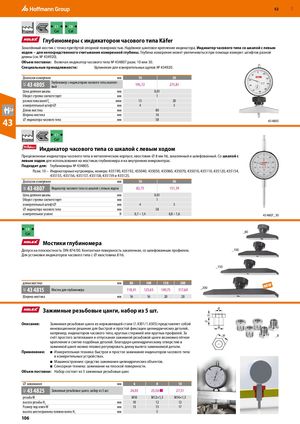

Каталог Hoffmann Group ручной и измерительный инструмент - страница 105

Предыдущая страница Следующая страница

Навигация

42C46C42C42C RUE 52 C1 C8 Норма     Cal   Cal    Глубиномеры с индикатором часового типа Käfer Закалённый мостик с точно притёртой опорной поверхностью. Надёжное цанговое крепление индикатора. Индикатор часового типа со шкалой с левым ходом − для непосредственного считывания измеренной глубины. Глубина измерения может увеличиваться при помощи измерит. штифтов разной длины (см. № 434920). Объем поставки: Включая индикатор часового типа № 434807 разм. 10 или 30. Специальные принадлежности: Удлинения для измерительных щупов № 434920. Диапазон измерения мм 10 30 43 4805 Глубиномер с индикатором часового типа аналого-вый 195,72 275,81 Цена деления шкалы мм 0,01 Оборот стрелки соответствует мм 1 размах показаний fe мкм 15 20 измерительный штифт⌀ мм 4 5 Длина мостика мм 80 Ширина мостика мм 16 43 ⌀ индикатора часового типа мм 58 ​ 43 4805 C1 Норма     Cal    Индикатор часового типа со шкалой с левым ходом Прецизионные индикаторы часового типа в металлическом корпусе, хвостовик ⌀ 8 мм h6, закаленный и шлифованный. Со шкалой с левым ходом для использования на мостиках глубиномера и на внутренних микрометрах. Подходит для: Глубиномеры № 434805. Разм. 10 – Индикаторные нутромеры, номера: 435190, 435192, 435040, 435050, 435060, 435070, 435010, 435110, 435120, 435154, 435155, 435156, 435157, 435158, 435159 и 435125. Диапазон измерения мм 10 30 43 4807 Индикатор часового типа со шкалой с левым ходом 82,75 151,39 Цена деления шкалы мм 0,01 Оборот стрелки соответствует мм 1 измерительный штифт⌀ мм 4 5 ⌀ индикатора часового типа мм 58 измерительное усилие Н 0,7 – 1,4 0,8 – 1,6 43 4807_30 C8 Cal   _80  Мостики глубиномера Допуск на плоскостность DIN 874/00. Контактная поверхность закаленная, со шлифованным профилем. _100 Для установки индикаторов часового типа с ⌀ хвостовика 8 h6. _150 длина мостика мм 80 100 150 200 43 4815 Мостик для глубиномера 118,41 125,65 149,75 317,60 _200 Ширина мостика мм 16 16 20 20 ​  Зажимные резьбовые цанги, набор из 5 шт. Ø H1 H2 Описание: Зажимная резьбовая цанга из нержавеющей стали (1.4301/1.4305) представляет собой инновационное решение для быстрой и простой фиксации цилиндрических деталей, M например, индикаторов часового типа, круглых стержней или круглых профилей. За счёт простого затягивания и отпускания зажимной резьбовой цанги возможно лёгкое W _8 крепление и снятие подобных деталей. Благодаря цилиндрическому отверстию в зажимной цанге можно плавно регулировать длину вылета зажимаемой детали. Применение: ■ Измерительная техника: быстрое и простое зажимание индикаторов часового типа в измерительных устройствах. ■ Машиностроение: средство зажимания цилиндрических объектов. ■ Сенсорная техника: зажимание на плоской поверхности. Объем поставки: Набор состоит из 5 зажимных резьбовых цанг. ⌀ зажимания мм 6 8 10 43 4825 Зажимные резьбовые цанги, набор из 5 шт. 24,03 25,56 ■ 27,51 резьба М M10 M12×1,5 M14×1,5 высота резьбы H2 мм 10 12 12 Размер под ключ W мм 13 15 17 высота шестигранника головки винта H1 мм 5 106
