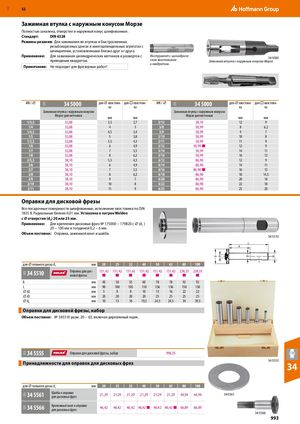

Зажимная втулка с наружным конусом Морзе
Полностью закалена, отверстие и наружный конус шлифованные.
Стандарт: DIN 6328
Режимы резания: Для зажимания во втулках и быстросменных резьбонарезных цангах и многошпиндельных агрегатах с шпинделями, установленными близко друг от друга.
| Применение: | Для зажимания цилиндрических метчиков и разверток с | Инструмент с цилиндриче- | ||
| 34 5000 | ||||
| приводным квадратом. | ским хвостовиком | Зажимная втулка с наружным конусом Морзе |
и квадратом. Примечание: Не подходит для фрезерных работ!
МК / 34 5000 для хвостови- для □ хвостови- МК / 34 5000 для хвостови- для □ хвостови-
| ка | ка | ка | ка | ||||
| Зажимная втулка с наружным конусом | Зажимная втулка с наружным конусом | ||||||
| Морзе для метчиков | Морзе для метчиков | ||||||
| мм | мм | мм | мм | ||||
| 1/3,5 | 32,08 | 3,5 | 2,7 | 2/12 | 38,10 | 12 | 9 |
| 1/4 | 32,08 | 4 | 3 | 3/8 | 50,99 | 8 | 6,2 |
| 1/4,5 | 32,08 | 4,5 | 3,4 | 3/9 | 50,99 | 9 | 7 |
| 1/5 | 32,08 | 5 | 3,8 | 3/10 | 50,99 | 10 | 8 |
| 1/5,5 | 32,08 | 5,5 | 4,3 | 3/11 | 50,99 | 11 | 9 |
| 1/6 | 32,08 | 6 | 4,9 | 3/12 | 50,99 ■ | 12 | 9 |
| 1/7 | 32,08 | 7 | 5,5 | 3/14 | 50,99 | 14 | 11 |
| 1/8 | 32,08 | 8 | 6,2 | 3/16 | 50,99 | 16 | 12 |
| 2/5,5 | 38,10 | 5,5 | 4,3 | 4/12 | 86,90 | 12 | 9 |
| 2/6 | 38,10 | 6 | 4,9 | 4/14 | 86,90 | 14 | 11 |
| 2/7 | 38,10 | 7 | 5,5 | 4/16 | 86,90 ■ | 16 | 12 |
| 2/8 | 38,10 | 8 | 6,2 | 4/18 | 86,90 | 18 | 14,5 |
| 2/9 | 38,10 | 9 | 7 | 4/20 | 86,90 | 20 | 16 |
| 2/10 | 38,10 | 10 | 8 | 4/22 | 86,90 | 22 | 18 |
| 2/11 | 38,10 | 11 | 9 | 4/25 | 86,90 | 25 | 20 |
Оправки для дисковой фрезы Все посадочные поверхности шлифованные, исполнение хвостовика по DIN 1835 B. Радиальные биения 0,01 мм. Установка в патрон Weldon с отверстия (d ) 20 или 25 мм.
3
Применение: Для крепления дисковых фрез № 175000 − 179820 с (d ) 20 − 100 мм и толщиной 0,2 − 6 мм. 1
Объем поставки: Оправка, зажимной винт и шайба. 34 5510 L A
d1 d2 d4 d3
| для ⌀ пильного диска d | мм | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 1 | ||||||||||
| 34 5510 Оправка для дис- | 151,42 | 151,42 | 151,42 | 151,42 | 151,42 | 151,42 | 238,33 | 238,33 | ||
| ковой фрезы | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
| A | мм | 40 | 50 | 55 | 60 | 78 | 78 | 92 | 92 | |
| L | мм | 90 | 100 | 105 | 110 | 136 | 136 | 150 | 150 | |
| ⌀ d2 | мм | 5 | 8 | 8 | 10 | 13 | 16 | 22 | 22 | |
| ⌀ d3 | мм | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | |
| ⌀ d | мм | 10 | 13 | 16 | 19,5 | 24,5 | 24,5 | 34 | 39,5 |
4 Оправки для дисковой фрезы, набор Объем поставки: № 345510 разм. 20 − 63, включая деревянный ящик.
34 5555 Оправки для дисковой фрезы, набор 996,35
Принадлежности для оправок для дисковых фрез 34 5555 34
| для ⌀ пильного ди | ска d1 | мм | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 32X 34 5561 | Шайба к оправке для дисковых фрез | 21,29 | 21,29 | 21,29 | 21,29 | 21,29 | 21,29 | 44,94 | 44,94 | |
| 32X 34 5566 | Крепежный винт к оправке для дисковых фрез | 46,42 | 46,42 | 46,42 | 46,42 ■ | 46,42 | 46,42 ■ | 66,89 | 66,89 |
