Быстросменные резьбонарезные цанги с предохранительной муфтой или без

предохранительной муфты

Применение: 33 5420–5440 – Для сквозных отверстий. 33 5610/5620/5640/5650/5660 – Для глухих отверстий. 33 5645/5647 – Для глухих отверстий с удлинителями Garant № 338140 − 8142.

Примечание: Цанги с предохранительной муфтой выпускаются с установкой предельного крутящего момента для обработки стали (предел прочности 600 − 800 Н/мм 2). Скорректировать регулировку можно путём вращения гайки на торце.

H прилегание цангои к L прилегание цанги к патрону патрону

e d D

⌀ хвостовика	33 5420	33 5430	33 5440	33 5610	33 5620	33 5640	33 5645	33 5647	Хвостовик
метчика									квадратного
									сечения

Быстросменная резьбонарезная цанга	Быстросменная резьбонарезная цанга	Модульная быстросменная цанга
без предохранительной муфты	с предохранительной муфтой	с предохранительной муфтой

	мм	M3 − 12		M6 − 20	M14 − 33		M3 − 12	M6 − 20		M14 − 33	M3 − 12	M6 − 20		мм
	3,5	34,06		–	–	91,31 ■			–	–	200,84		–	2,7
	4,5	34,06		–	–	91,31 ■			–	–	200,84		–	3,4
	6	34,06 ■		45,18	–	91,31 ■		119,15 ■		–	200,84	(261,62)		4,9
	7	34,06 ■		45,18	–	91,31 ■		119,15 ■		–	(200,84)		–	5,5
	8	34,06 ■		45,18 ■	–	91,31 ■		119,15 ■		–	200,84	(261,62)		6,2
	9	34,06 ■		45,18	–	91,31 ■		119,15 ■		–	(200,84)	(261,62)		7
	10	34,06 ■		45,18	–	91,31 ■		119,15 ■		–	200,84	(261,62)		8
	11	34,06		45,18	159,86	91,31 ■		119,15 ■		321,97	–		–	9
	12		–	45,18	159,86		–	119,15 ■		321,97	–	(261,62)		9
	14		–	45,18 ■	159,86		–	119,15 ■		321,97	–		–	11
	16		–	45,18 ■	159,86		–	119,15 ■		321,97	–	(261,62)		12
	18		–	–	159,86		–		–	321,97 ■	–		–	14,5
	20		–	–	159,86		–		–	321,97 ■	–		–	16
	22		–	–	159,86		–		–	321,97 ■	–		–	18
	25		–	–	159,86		–		–	321,97	–		–	20
	28		–	–	159,86 ■		–		–	321,12	–		–	22
⌀ D		мм 30		46	68		32		50	72	32		50
⌀ d		мм 19		31	48		19		31	48	19		31
L		мм 21,5		35	55,5		21,5		35	55,5	21,5		35
H		мм	7	11	14		25		34	45	70		96
⌀ e		мм	–	–	–			–	–	–	23		34,5
	33 5460			33 5470	33 5650			33 5660
Набор быстросменных			Набор быстросменных		Набор быстросменных			Набор быстросменных
резьбонарезных цанг,			резьбонарезных цанг,		резьбонарезных цанг,			резьбонарезных цанг,
без предохранительной			без предохранительной		с предохранительной			с предохранительной
	муфты, 8 шт.			муфты, 9 шт.	муфтой, 8 штук.			муфтой, 9 штук.
	M3 − 12			M6 − 20	M3 − 12			M6 − 20
	358,61 ■			457,31 ■	825,80 ■			1051,18 ■			33 5460			33 5650

Быстросменный патрон При смещении кольца вниз стальные шарики фиксируют инструментальную цангу. Применение: Для быстрой смены инструментов. Специальные принадлежности: Цанги для сверл № 336820.

⌀отверстия D1/ хв	остовик	мм / MK	26MK2		34MK3	46MK4
33F 33 6800	Быстросменный патрон		(276,37)		(363,54)	(542,85)					33 6800
Внешний ⌀ патрон	а D	мм	48		61	86
общая длина		мм	150		176	222
Длина корпуса от ш	пинделя станка	мм	75,5		82,5	104,3
одходит для: Цанги для с	Быстросменный патрон вёрл для быстрос	№ 336800. менного п	атрона								d
рименение:	Для инструментов с конус При использовании инс зажимные втулки с нару	ом Морзе и п трументов с жным конус	азами для вы цилиндриче ом Морзе №	колачив ским хв 345000.	ания, наприме остовиком не	р, спиральное обходимо так	сверло, зен же использ	ковка и т. д. овать		L	33 6820
⌀вставной части d	/ внутренний конус	мм / MK	26MK1	26MK2	34MK1	34MK2	34MK3	46MK1	46MK2	46MK3	46MK4
33F 33 6820	Цанга для сверл		(171,91)	(171,91)	(214,46)	(214,46)	(214,46)	(250,92)	(250,92)	(250,92)	(261,34)
L		мм	78	90	80	91	108	102	98,5	109	135
Длина от патрона		мм	18	30	15	26	43	20	16,5	27	53
Длина корпуса от ш	пинделя станка	мм	93,5	105,5	97,5	108,5	125,5	124,3	120,8	131,3	157,3

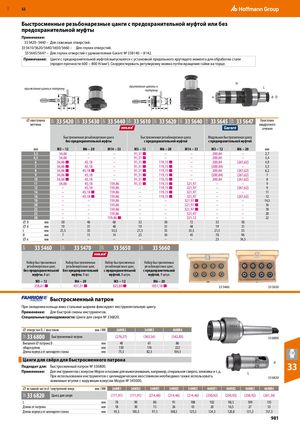

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 980
