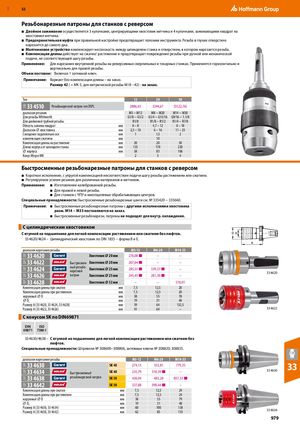

Резьбонарезные патроны для станков с реверсом

  • Двойное зажимание осуществляется 3 кулачками, центрирующими хвостовик метчика и 4 кулачками, зажимающими квадрат на хвостовике метчика.
  • Предохранительная муфта при правильной настройке предотвращает поломки инструмента. Резьба в глухих отверстиях нарезается до самого дна.
  • Маятниковое устройство компенсирует несоосность между шпинделем станка и отверстием, в котором нарезается резьба.
  • Компенсация длины действует на сжатие/ растяжение и предотвращает повреждение резьбы при ручной или механической подаче, не соответствующей шагу резьбы.

Применение: Для нарезания внутренней резьбы на реверсивных сверлильных и токарных станках. Применяется горизонтально и вертикально для правой резьбы.

Объем поставки: Включая 1 затяжной ключ.

Примечание: Вариант без компенсации длины – на заказ. Размер 42 ( = МК 5, для метрической резьбы М18 −42) - на заказ.

Тип122030
35B 33 4510 Резьбонарезной патрон тип DSPL2886,633344,67(5522,76)
диапазон резанияM3−M12M8−M20M14−M30
Для резьбы WhitworthG1/8−G1/2G1/4−G13/16G9/16−1.1/8
Для дюймовой трубной резьбыR1/8R1/8−R1/2R1/4−R7/8
Область зажима квадратмм0–84,7–120–18
Диапазон ⌀ хвостовикамм2,5–106–1611–23
Смещение параллельно осимм11,52
компенсация сжатиеммм10
Компенсация длины на растяжениемм202030
Длина корпуса от шпинделя станкамм135170230
⌀ корпусамм5883106
Конус Морзе MK234

Быстросменные резьбонарезные патроны для станков с реверсом

  • Короткое исполнение, с упругой компенсацией несоответствия подачи шагу резьбы растяжением или сжатием.
  • Регулируемое усилие резания для различных материалов и метчиков.

Применение: Изготовление калиброванной резьбы.

  • Для правой и левой резьбы.
  • Для станков с ЧПУ и многоцелевых обрабатывающих центров.

Специальные принадлежности: Быстросменные резьбонарезные цанги см. № 335420 − 335660.

Примечание: Быстросменные резьбонарезные патроны с другими исполнениями хвостовика разм. M14 − M33 поставляются на заказ.

  • Быстросменные резьбонарезн. патроны не подходят для внутр. охлаждения.
  • цилиндрическим хвостовиком
  • втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов.

33 4620/4624 – Цилиндрический хвостовик по DIN 1835 − форма B и E.

диапазон нарезаниярезьбыM3-12M6-20M14-33
31P 33 4620Хвостовик ⌀ 20 мм276,08 ■––
32P 33 4622Быстросмен-Хвостовик ⌀ 20 мм207,64 ■––
31P 33 4624ный резьбо- нарезнойХвостовик ⌀ 25 мм285,55 ■339,57 ■–
32P 33 4626патронХвостовик ⌀ 25 мм245,45 ■281,30 ■–33 4620
32P 33 4628Хвостовик ⌀ 32 мм––510,01
Компенсация длиныпри сжатиимм7,512,520
Компенсация длиныпри растяжениимм7,512,520
наружный ⌀ Dмм385578
⌀ D1мм193148
Размер A (33 4620, 33 4624, 33 4628)мм3964132,5
Размер A (33 4622, 33 4626)мм4164–33 4622
  • конусом SK по DIN69871 DIN ISO

69871 7388-1 33 4630/4638 – втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов.

Специальные принадлежности: Штревели № 308600−308806, затяжные ключи № 308820; 308835.

диапазон нарезаниярезьбыM3-12M6-20M14-33
31P 33 4630SK 40274,13353,81779,35
32P 33 4634БыстросменныйSK 40235,79310,39 ■–
31P 33 4638резьбонарезной патронSK 50436,94483,28857,33 ■
32P 33 4642SK 50337,88398,44 ■–
Компенсация длиныпри сжатиимм7,512,524
Компенсация длиныпри растяжениимм7,512,524
наружный ⌀ Dмм385579
⌀ D1мм193148
Размер A (33 4630, 33 4634)мм60100138
Размер A (33 4638, 33 4642)мм6283133
