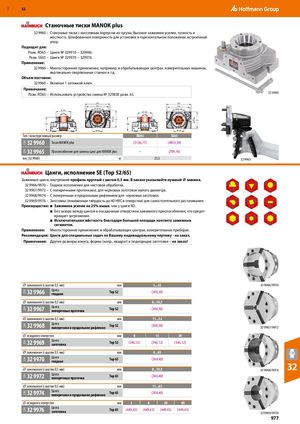

RUE 33H33H33H33H33H33H33H33H33H33H 52 ​  Станочные тиски MANOK plus 32 9960 – Станочные тиски с массивным корпусом из чугуна. Высокое зажимное усилие, точность и жесткость. Шлифованная поверхность для установки в горизонтальном положении, встроенный упор. Подходит для: Разм. RD65 – Цанги № 329910 − 329946. Разм. SE65 – Цанги № 329970 − 329976. Применение: 32 9960 – Многостороннее применение, например, в обрабатывающих центрах, измерительных машинах, вертикально-сверлильных станках и т.д. Объем поставки: 32 9960 – Включая 1 затяжной ключ. Примечание: Разм. RD65 – Использовать устройство смены № 329830 разм. 65. 32 9960 257 257 232 232 LK Ø 126Ø 145 LK Ø 126 Ø 145 4-65 4-65 17 175 17 175 136 136 RD 65 SE 65 Тип / конструктивный размер RD65 SE65 32 9960 Тиски MANOK plus (3126,77) (4853,30) 32 9965 Приспособление для замены цанг для MANOK plus – (709,76) вес (32 9960) кг 23,5 32 9965 ​  Цанги, исполнение SE (Top 52/65) Зажимные цанги, внутренний профиль круглый с шагом 0,5 мм. В заказе указывайте нужный ⌀ зажима. 32 9966/9970 – Гладкое исполнение для чистовой обработки. 32 9967/9972 – С поперечными проточками, для черновых заготовок малого диаметра. 32 9968/9974 – С поперечным и продольным рифлением для черновых заготовок. 32 9969/9976 – Заготовка (пониженная твёрдость до 40 HRC в отверстии) для самостоятельного растачивания. Преимущество: ■ Зажимное усилие на 25% выше, чем у цанги RD. ■ Без зазора между цангой и посадочным отверстием зажимного приспособления, что предот- вращает загрязнение. ■ Исключительная жёсткость благодаря большой площади контакта зажимных сегментов. Применение: Многостороннее применение: в обрабатывающих центрах, измерительных приборах. Рекомендации: Цанги для специальных задач по Вашему индивидуальному чертежу - на заказ. Примечание: Другие размеры конуса, формы (напр., квадрат) и подходящие заготовки – на заказ! ⌀ зажимания (с шагом 0,5 мм) мм 3...52 ​ 32 9966/9970 32 9966 Цангагладкая Top 52 (300,30) ⌀ зажимания (с шагом 0,5 мм) мм 8...10,5 32 9967 Цангапоперечные проточки Top 52 (300,30) ⌀ зажимания (с шагом 0,5 мм) мм 11...52 32 9968 Цангапоперечное и продольное рифление Top 52 (300,30) ​ 32 9967/9972 ⌀ исходного отверстия мм 8 15 30 32 9969 Цангазаготовка Top 52 (346,12) (346,12) (346,12) ⌀ зажимания (с шагом 0,5 мм) мм 4...65 32 9970 Цангагладкая Top 65 (384,40) ⌀ зажимания (с шагом 0,5 мм) мм 8...10,5 ​ 32 9968/9974 32 32 9972 Цангапоперечные проточки Top 65 (384,40) ⌀ зажимания (с шагом 0,5 мм) мм 11...65 32 9974 Цангапоперечное и продольное рифление Top 65 (384,40) ⌀ исходного отверстия мм 5 8 20 40 32 9976 Цангазаготовка Top 65 (449,43) (449,43) (449,43) (449,43) ​ 32 9969/9976 977
