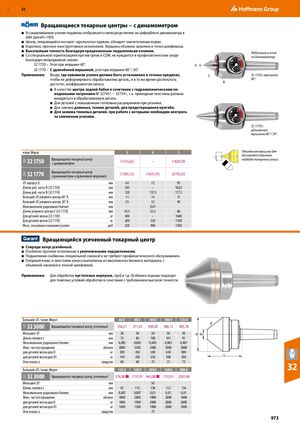

RUE 35R35R31Z31Z 52 ​  Вращающиеся токарные центры − с динамометром ■ Устанавливаемое усилие поджима отображается непосредственно на циферблате динамометра в daN (декаН=10Н). ■ Центр, опирающийся на пакет тарельчатых пружин, обладает значительным ходом. ■ Короткое, прочное конструктивное исполнение. Вершина объемно закалена и точно шлифована. ■ Высочайшая точность благодаря прецизионным подшипникам качения.■Со специальной герметизацией против грязи и СОЖ, не нуждается в профилактическом уходеИндикация усилияпо динамометру. благодаря непрерывной смазке. 32 1750 – Угол при вершине 60°. D A 32 1770 – С удлинённой вершиной, угол при вершине 60° / 30°. Применение: Везде, где зажимное усилие должно быть установлено в точных пределах, C 32 1750 с вершиной чтобы не деформировать обрабатываема деталь, и в то же время располагать 60°. достаточ. коэффициентом запаса. B ■ В качестве центра задней бабки в сочетании с гидромеханическими по- водковыми патронами № 327451 − 327541, т. к. приводные пластины должны внедряться в обрабатываемую деталь. ■ Для деталей с повышенным тепловым расширением при резании. ■ Для зажима длинных, тонких деталей, для предотвращения прогиба. ■ Для зажима тяжелых деталей, при работе с которыми необходим контроль за зажимным усилием. 32 1770 с удлинённой вершиной 60° / 30°. конус Морзе 3 4 5 Удлинённая вершина для беспрепятственного 32 1750 Вращающийся токарный центрс динамометром (1153,62) – (1820,70) подвода токарного резца. 32 1770 Вращающийся токарный центрс динамометром и удлиненной вершиной(1383,12)(1675,35) (2195,55) ⌀ корпуса D мм 64 72 95 Длина раб. части B (32 1750) мм 105 – 160,5 Длина раб. части B (32 1770) мм 120 137,5 177,5 Больший ⌀ упорного центра 60° A мм 11 14 15 Больший ⌀ упорного центра 30° A мм 25 32 40 Максимальное радиальное биение мм 0,01 Длина упорного центра C (32 1770) мм 45,5 52,5 66 Для деталей весом (32 1750) кг 400 – 1600 Для деталей весом (32 1770) кг 260 550 1100 Макс. аксиальное зажимное усилие даН 550 900 1500 ​  Вращающийся усеченный токарный центр ■ Спереди конус усечённый. ■ Особенно прочное исполнение с увеличенными подшипниками. ■ Подшипники снабжены специальной смазкой и не требуют профилактического обслуживания. ■ Опорный конус и хвостовик конуса выполнены из высококачественного материала, с объемной закалкой и точной шлифовкой. Применение: Для обработки пустотелых корпусов, труб и т.д. Особенно хорошо подходит для тяжёлых условий обработки в сочетании с требованием высокой точности. Больший ⌀ / конус Морзе 60/2 80/3 100/3 100/4 125/4 32 3000 Вращающийся токарный центр, усеченный 350,21 371,54 400,20 386,13 483,78 Меньший ⌀ мм 20 30 30 30 50 Длина головки L мм 73 86 100 101 91 Максимальное радиальное биение мм 0,005 0,005 0,005 0,005 0,007 Макс. частота вращенияоб/мин 4000 3500 3000 3000 3000 для деталей весом для D кг 200 450 500 650 800 для деталей весом для D1 кг 140 250 250 300 500 Угол конуса a градусов 60 60 75 75 75 Больший ⌀ / конус Морзе 125/5 150/5 200/5 150/6 200/6 32 32 3000 Вращающийся токарный центр, усеченный 578,08 ■ 1153,91 963,08 ■ 1153,91 2301,08 Меньший ⌀ мм 50 Длина головки L мм 92 112 136 112 136 Максимальное радиальное биение мм 0,007 0,007 0,01 0,01 0,01 Макс. частота вращенияоб/мин 3000 2800 1800 2800 1800 для деталей весом для D кг 1800 1900 2000 2800 2800 для деталей весом для D1 кг 1400 1200 1000 2000 1800 Угол конуса a градусов 75 973
