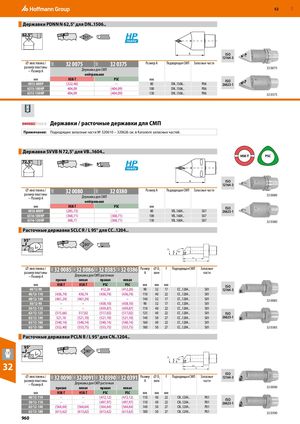

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 959
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Державки PDNN N 62,5° для DN..1506..
62,5° 55° 0°
A ISO 12164-3
| ⌀ хвостовика / | 32 0075 | 32 0375 | Подходящая СМП Запасные части Размер A | |
| размер пластины | 32 0075 | |||
| − Размер A | Державка для СМП | |||
| нейтральная | ||||
| мм HSK-T | PSC | мм | ||
| ISO |
| 4015-80HP | (322,46) | – | 80 | DN..1506.. | P06 | 26623-1 | ||
| 6315-100HP | 404,09 | (404,09) | 100 | DN..1506.. | P06 | |||
| 6315-130HP | 404,09 | (404,09) | 130 | DN..1506.. | P06 | 32 0375 |
Державки / расточные державки для СМП
Примечание: Подходящие запасные части № 320610 − 320626 см. в Каталоге запасных частей.
Державки SVVB N 72,5° для VB..1604.. HSK-T PSC 72,5° 5° 35°
A ISO 12164-3
| ⌀ хвостовика / | 32 0080 | 32 0380 | Размер A | Подходящая СМП Запасные части | |||||
| размер пластины | 32 0080 | ||||||||
| − Размер A | Державка для СМП | ||||||||
| нейтральная | |||||||||
| мм HSK-T | PSC | мм | ISO | ||||||
| 4016-80HP | (285,73) | – | 80 | VB..1604.. | S07 | 26623-1 | |||
| 6316-100HP | (368,71) | (368,71) | 100 | VB..1604.. | S07 | ||||
| 6316-130HP | 368,71 | (368,71) | 130 | VB..1604.. | S07 | 32 0380 |
Расточные державки SCLC R / L 95° для CC..1204.. 95° 80° 7°
| D1 | A 95° f LN | ||||||||||
| ⌀ хвостовика / | 36D 32 0085 | 36D 32 0086 | 36D 32 0385 | 36D 32 0386 | Размер | ⌀ D1 | f | Подходящая СМП | Запасные | ||
| размер пластины − Размер A | правая | Державка для левая | СМП расточная правая | левая | A | мин | части | ||||
| мм | HSK-T | HSK-T | PSC | PSC | мм | мм | мм | ISO | |||
| 40/12-90 | – | – | 412,26 | (412,26) | 90 | 32 | 17 | CC..1204.. | S01 | 12164-3 | |
| 40/12-110 | (436,74) | 436,74 | (436,74) | (436,74) | 110 | 40 | 22 | CC..1204.. | S01 | ||
| 40/12-140 | (461,24) | (461,24) | – | – | 140 | 32 | 17 | CC..1204.. | S01 | 32 0085 | |
| 50/12-90 | – | – | (438,10) | (438,10) | 90 | 32 | 17 | CC..1204.. | S01 | ||
| 50/12-110 | – | – | (459,87) | (459,87) | 110 | 40 | 22 | CC..1204.. | S01 | ||
| 63/12-125 | (515,66) | 517,02 | (517,02) | (517,02) | 125 | 40 | 22 | CC..1204.. | S01 | ISO | |
| 63/12-140 | 521,10 | (521,10) | (521,10) | (521,10) | 140 | 50 | 27 | CC..1204.. | S01 | 26623-1 | |
| 63/12-160 | (540,14) | (540,14) | (540,14) | (540,14) | 160 | 40 | 22 | CC..1204.. | S01 | ||
| 63/12-180 | (552,40) | (553,75) | (553,75) | (553,75) | 180 | 50 | 27 | CC..1204.. | S01 | 32 0385 |
Расточные державки PCLN R / L 95° для CN..1204..
| 80° | 0° | D1 | A 95° f LN | ISO | |||||||
| ⌀ хвостовика / размер пластины − Размер A | 36D 32 0090 правая | 36D 32 0091 Державка для левая | 36D 32 0390 СМП расточная правая | 36D 32 0391 левая | Размер A | ⌀ D1 мин | f | Подходящая СМП | Запасные части | 12164-3 | 32 0090 |
| мм | HSK-T | HSK-T | PSC | PSC | мм | мм | мм | ||||
| 40/12-110 | – | – | (472,12) | (472,12) | 110 | 40 | 22 | CN..1204.. | P01 | ISO | |
| 50/12-110 | – | – | (497,97) | (497,97) | 110 | 40 | 22 | CN..1204.. | P01 | 26623-1 | |
| 63/12-140 | (564,64) | (564,64) | (564,64) | (564,64) | 140 | 50 | 27 | CN..1204.. | P01 | ||
| 63/12-180 | (613,62) | (613,62) | (613,62) | (613,62) | 180 | 50 | 27 | CN..1204.. | P01 | 32 0390 |
