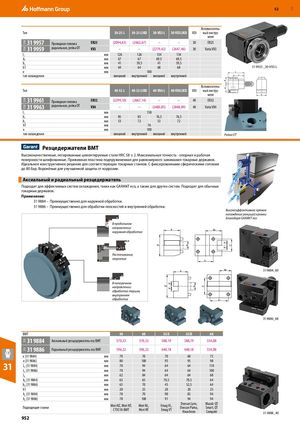

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 951
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| Тип | 30-25-L | 30-25-LIKD | 30-VX3-L | 30-VX3LIKD | VDI | Вспомогатель- ный инстру- мент | |||
| 31W 31 9957 | Приводная головка | ER25 | (2094,63) | (2462,67) | – | – | 30 | ER25 | |
| 31W 31 9959 | радиальная, рейка OT | VX3 | – | – | (2279,42) | (2647,46) | 30 | Varia VX3 | |
| l1 | мм | 126 | 126 | 134 | 134 | ||||
| b1 | мм | 67 | 67 | 69,5 | 69,5 | ||||
| b2 | мм | 41 | 59,5 | 41 | 59,5 | ||||
| h1 | мм | 64 | 64 | 68 | 68 | ||||
| x | мм | 1 | 00 | ||||||
| тип охлаждения | внешний | внутренний | внешний | внутренний | |||||
| Вспомогатель- | |||||||||
| Тип | 40-32-L | 40-32-LIKD | 40-VX4-L | 40-VX4LIKD | VDI | ный инстру- мент | |||
| 31W 31 9961 | Приводная головка | ER32 | (2299,10) | (2667,14) | – | – | 40 | ER32 | |
| 31W 31 9963 | радиальная, рейка OT | VX4 | – | – | (2480,85) | (2848,89) | 40 | Varia VX4 | |
| l1 | мм | 1 | 38 | ||||||
| b1 | мм | 85 | 85 | 76,5 | 76,5 | ||||
| b2 | мм | 53 | 72 | 53 | 72 | ||||
| h1 | мм | 7 | 6 | ||||||
| x | мм | 1 | 00 | ||||||
| тип охлаждения | внешний | внутренний | внешний | внутренний |
Резцедержатели BMT
Высококачественные, легированные цементируемые стали HRC 58 ± 2. Максимальная точность - опорная и рабочая поверхности шлифованные. Прижимная пластина подпружиненная для равномерного зажимания токарных державок. Идеальное конструктивное решение для соответствующих токарных станков. С фиксированными сферическими соплами до 80 бар. Воронёные для улучшенной защиты от коррозии.
Аксиальный и радиальный резцедержатель
Подходит для эффективных систем охлаждения, таких как GARANT eco, а также для других систем. Подходит для обычных токарных державок.
Применение: 31 9884 – Преимущественно для наружной обработки. 31 9886 – Преимущественно для обработки плоскостей и внутренней обработки.
- продольном
направлении: наружная обработка
Высокоэффективное прямое охлаждение режущей кромки благодаря GARANT eco
Растачивание, сверление
31 9884_60
- поперечном
направлении: обработка торцов, внутренняя обработка
31 9886_68
| BMT | 40 | 60 | 55/E | 55/D | 68 | |
| 31V 31 9884 | Аксиальный резцедержатель eco BMT | 570,33 | 570,33 | 588,19 | 588,19 | 554,08 |
| 31V 31 9886 | Радиальный резцедержатель eco BMT | 596,32 | 596,32 | 640,18 | 640,18 | 554,08 |
| x (31 9884) | мм | 70 | 70 | 70 | 60 | 75 |
| x (31 9886) | мм | 80 | 100 | 95 | 95 | 98 |
| L1(31 9884) | мм | 70 | 94 | 64 | 64 | 110 |
| L1(31 9886) | мм | 70 | 94 | 64 | 64 | 100 |
| L2 | мм | 62 | 84 | 64 | 64 | 68 |
| b2(31 9884) | мм | 65 | 65 | 70,5 | 70,5 | 64 |
| b2(31 9886) | мм | 65 | 70 | 45 | 52,5 | 64 |
| h1 | мм | 20 | 25 | 20 | 20 | 25 |
| h2(31 9884) | мм | 78 | 70 | 90 | 85 | 94 |
| h2(31 9886) | мм | 78 | 108 | 91 | 94 | 94 |
| Подходящие станки | Mori NZ, Mori NT, CTX310-BMT | Mori NL, Mori NT | Emag VL, Emag VT | Doosan Lynx, Doosan Puma, Hwacheon | Mazak: QT Smart, QT Compakt |
