VHM m7 h6 2

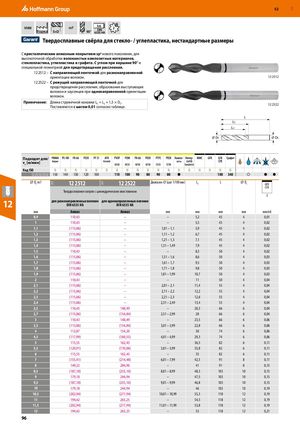

Твердосплавные свёрла для стекло- / углепластика, нестандартные размеры С кристаллическим алмазным покрытием sp3 нового поколения, для высокоточной обработки волокнистых композитных материалов, стеклопластика, углепластика и графита. С углом при вершине 90° и
специальной геометрией для предотвращения расслоения. 12 2512 – С направляющей ленточкой для разнонаправленной ориентации волокон. 12 2512 12 2522 – С режущей направляющей ленточкой для предотвращения расслоения, образования выступающих волокон и заусенцев при однонаправленной ориентации волокон.
Примечание: Длина стружечной канавки L = L + 1,5 × D . Поставляются с шагом 0,01 согласно таблице.C2C 12 2522
L LC L2 ⌀ DC ⌀ DS
| Подходит для/ vc [м/мин] | ||||||
| Код ISO | N N N N N | N N N N N N N N | N N | N N N | ||
| 12 2512/ 2522 | 150 140 130 120 100 | 110 100 90 80 90 80 ● | 100 34 | 0 ○ | ● ● | |
| ⌀ DCm7 | 11Y 12 2512 | 11Y 12 2522 Диапазон ⌀ (шаг 1/100 мм) | L2 | L | ⌀ Ds | GFK CFK |
| Твердосплавное сверло с ци для разнонаправленных волокон DIN 6535 HA | линдрическим хвостовиком для однонаправленных волокон DIN 6535 HA | f | ||||
| мм | Алмаз | Алмаз мм | мм | мм | мм | мм/об |
| 0,9 | 110,43 | – – | 5,2 | 45 | 4 | 0,01 |
| 1 | 110,43 | – – | 5,5 | 45 | 4 | 0,02 |
| 1,1 | (115,06) | – 1,01 – 1,1 | 5,9 | 45 | 4 | 0,02 |
| 1,2 | (115,06) | – 1,11 – 1,2 | 6,7 | 45 | 4 | 0,02 |
| 1,3 | (115,06) | – 1,21 – 1,3 | 7,1 | 45 | 4 | 0,02 |
| 1,4 | (115,06) | – 1,31 – 1,49 | 7,9 | 45 | 4 | 0,02 |
| 1,5 | 110,43 | – – | 8,3 | 50 | 4 | 0,02 |
| 1,6 | (115,06) | – 1,51 – 1,6 | 8,6 | 50 | 4 | 0,03 |
| 1,7 | (115,06) | – 1,61 – 1,7 | 9,5 | 50 | 4 | 0,03 |
| 1,8 | (115,06) | – 1,71 – 1,8 | 9,8 | 50 | 4 | 0,03 |
| 1,9 | (115,06) | – 1,81 – 1,99 | 10,7 | 50 | 4 | 0,03 |
| 2 | 110,43 | – – | 11 | 50 | 4 | 0,04 |
| 2,1 | (115,06) | – 2,01 – 2,1 | 11,4 | 55 | 4 | 0,04 |
| 2,2 | (115,06) | – 2,11 – 2,2 | 12,2 | 55 | 4 | 0,04 |
| 2,3 | (115,06) | – 2,21 – 2,3 | 12,6 | 55 | 4 | 0,04 |
| 2,4 | (115,06) | – 2,31 – 2,49 | 13,4 | 55 | 4 | 0,04 |
| 2,5 | 110,43 | 148,49 – | 20,3 | 66 | 6 | 0,04 |
| 2,7 | (115,06) | (154,84) 2,51 – 2,99 | 20 | 66 | 6 | 0,04 |
| 3 | 110,43 | 148,49 – | 23,5 | 66 | 6 | 0,06 |
| 3,5 | (115,06) | (154,84) 3,01 – 3,99 | 22,8 | 66 | 6 | 0,06 |
| 4 | 112,87 | 154,20 – | 30 | 74 | 6 | 0,06 |
| 4,5 | (117,99) | (160,55) 4,01 – 4,99 | 29,3 | 74 | 6 | 0,06 |
| 5 | 115,55 | 162,45 – | 36,5 | 82 | 6 | 0,11 |
| 5,5 | (120,91) | (170,06) 5,01 – 5,99 | 35,8 | 82 | 6 | 0,11 |
| 6 | 115,55 | 162,45 – | 35 | 82 | 6 | 0,11 |
| 7 | (155,41) | (214,48) 6,01 – 7,99 | 42,5 | 91 | 8 | 0,11 |
| 8 | 149,32 | 204,96 – | 41 | 91 | 8 | 0,15 |
| 8,5 | (187,10) | (255,10) 8,01 – 8,99 | 48,3 | 103 | 10 | 0,15 |
| 9 | 179,18 | 244,94 – | 47,5 | 103 | 10 | 0,15 |
| 9,5 | (187,10) | (255,10) 9,01 – 9,99 | 46,8 | 103 | 10 | 0,15 |
| 10 | 179,18 | 244,94 – | 46 | 103 | 10 | 0,19 |
| 10,5 | (202,94) | (277,94) 10,01 – 10,99 | 55,3 | 118 | 12 | 0,19 |
| 11 | 194,42 | 265,25 – | 54,5 | 118 | 12 | 0,19 |
| 11,5 | (202,94) | (277,94) 11,01 – 11,99 | 53,8 | 118 | 12 | 0,19 |
| 12 | 194,42 | 265,25 – | 53 | 118 | 12 | 0,21 |
