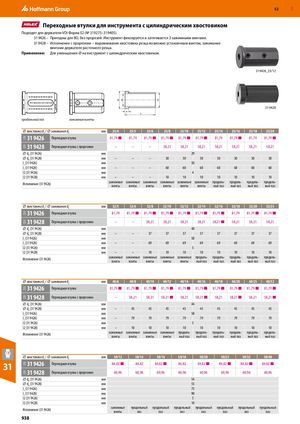

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 937
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Переходные втулки для инструмента с цилиндрическим хвостовиком
Подходят для держателя VDI Форма E2 (№ 319275–319405). 31 9426 – Пригодны для ВО, без прорезей. Инструмент фиксируется и затягивается 2 зажимными винтами. 31 9428 – Исполнение с прорезями − выравнивание хвостовика резца возможно установчным винтом, зажимание винтами держателя расточного резца.
Применение: Для уменьшения на инструмент с цилиндрическим хвостовиком.
31 9426_25/12
31 9428
продольный паз зажимные винты
| ⌀хвостовика d1/ ⌀ | зажимания d2 | мм | 25/4 | 25/5 | 25/6 | 25/8 | 25/10 | 25/12 | 25/14 | 25/16 | 25/18 | 25/20 |
| 32V 31 9426 | Переходная втулка | 81,79 ■ | 81,79 | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 | 81,79 ■ | 81,79 | 81,79 ■ | |
| 32V 31 9428 | Переходная втулка с прорезями | – | – | – | 58,21 | 58,21 | 58,21 | 58,21 | 58,21 | 58,21 | 58,21 | |
| ⌀ d4(31 9426) | мм | 29 | ||||||||||
| ⌀ d4(31 9428) | мм | – | – | – | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| l1(31 9426) | мм | 50 | ||||||||||
| l1(31 9428) | мм | – | – | – | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| l2 (31 9426) | мм | 4 | ||||||||||
| l2 (31 9428) | мм | – | – | – | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Исполнение (31 9426 | ) | зажимные винты | зажимные винты | зажимные винты | зажимные винты | зажимные винты | зажимные винты | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз |
| ⌀хвостовика d1/ ⌀ | зажимания d2 | мм | 32/5 | 32/6 | 32/8 | 32/10 | 32/12 | 32/14 | 32/16 | 32/18 | 32/20 | 32/25 |
| 32V 31 9426 | Переходная втулка | 81,79 | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 | 81,79 ■ | 81,79 ■ | |
| 32V 31 9428 | Переходная втулка с прорезями | – | – | 58,21 | 58,21 | 58,21 | 58,21 | 58,21 ■ | 58,21 | 58,21 | 58,21 | |
| ⌀ d4(31 9426) | мм | 4 | 0 | |||||||||
| ⌀ d4(31 9428) | мм | – | – | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |
| l1(31 9426) | мм | 5 | 8 | |||||||||
| l1(31 9428) | мм | – | – | 69 | 69 | 69 | 69 | 69 | 69 | 69 | 69 | |
| l2 (31 9426) | мм | 5 | ||||||||||
| l2 (31 9428) | мм | – | – | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Исполнение (31 9426 | ) | зажимные винты | зажимные винты | зажимные винты | зажимные винты | зажимные винты | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз |
| ⌀хвостовика d1/ ⌀ | зажимания d2 | мм | 40/6 | 40/8 | 40/10 | 40/12 | 40/14 | 40/16 | 40/18 | 40/20 | 40/25 | 40/32 |
| 32V 31 9426 | Переходная втулка | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | 81,79 ■ | |
| 32V 31 9428 | Переходная втулка с прорезями | – | 58,21 | 58,21 | 58,21 ■ | 58,21 | 58,21 ■ | 58,21 | 58,21 ■ | 58,21 | 58,21 ■ | |
| ⌀ d4(31 9426) | мм | 44 | ||||||||||
| ⌀ d4(31 9428) | мм | – | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | |
| l1(31 9426) | мм | 58 | ||||||||||
| l1(31 9428) | мм | – | 79 | 79 | 79 | 79 | 79 | 79 | 79 | 79 | 79 | |
| l2 (31 9426) | мм | 5 | ||||||||||
| l2 (31 9428) | мм | – | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Исполнение (31 9426 | ) | зажимные винты | зажимные винты | зажимные винты | зажимные винты | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз | продоль- ный паз |
| ⌀хвостовика d1/ ⌀ | зажимания d2 | мм | 50/12 | 50/14 | 50/16 | 50/18 | 50/20 | 50/25 | 50/32 | 50/40 |
| 32V 31 9426 | Переходная втулка | 84,82 ■ | 84,82 | 84,82 ■ | 84,82 | 84,82 ■ | 84,82 ■ | 84,82 ■ | 84,82 ■ | |
| 32V 31 9428 | Переходная втулка с прорезями | 60,96 | 60,96 | 60,96 | 60,96 | 60,96 | 60,96 | 60,96 | 60,96 | |
| ⌀ d4(31 9426) | мм | 54 | ||||||||
| ⌀ d4(31 9428) | мм | 55 | ||||||||
| l1(31 9426) | мм | 75 | ||||||||
| l1(31 9428) | мм | 90 | ||||||||
| l2 (31 9426) | мм | 5 | ||||||||
| l2 (31 9428) | мм | 10 | ||||||||
| Исполнение (31 9426 | ) | зажимные винты | продольный паз | продольный паз | продольный паз | продольный паз | продольный паз | продольный паз | продольный паз |
