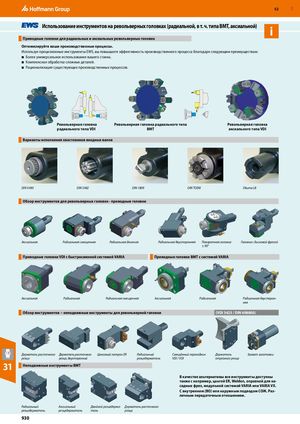

Использование инструментов на револьверных головках (радиальной, в т. ч. типа BMT, аксиальной) i

Приводные головки для радиальных и аксиальных револьверных головок

Оптимизируйте ваши производственные процессы. Используя прецизионные инструменты EWS, вы повышаете эффективность производственного процесса благодаря следующим преимуществам:

  • Более универсальное использование вашего станка.
  • Комплексная обработка сложных деталей.
  • Рационализация существующих производственных процессов.
Револьверная головкаРевольверная головка радиального типаРевольверная головка
радиального типа VDIBMTаксиального типа VDI

Варианты исполнения хвостовиков входных валов

DIN 5480 DIN 5482 DIN 1809 DIN TOEM Okuma LB

Обзор инструментов для револьверных головок - приводные головки

Аксиальная Радиальная смещенная Радиальная длинная Радиальная двусторонняя Поворотная головка Головка с дисковой фрезой

± 90° Приводные головки VDI с быстросменной системой VARIA Приводные головки ВМТ с системой VARIA

Аксиальная Радиальная Радиальная смещенная Аксиальная Радиальная Радиальная двусторон-

няя Обзор инструментов − неподвижные инструменты для револьверной головки (VDI 3425 / DIN 698800)

Держатель расточного Держатель расточного Цанговый патрон ERРадиальный
31резцарезца, двустороннийрезцедержатель
Неподвижные инструменты BMT
РадиальныйАксиальныйДвойной резцедержа-Держатель расточного
резцедержательрезцедержательтельрезца

Смещённый переходник Держатель Захват заготовки

VDI / VDI отрезного резца В качестве альтернативы все инструменты доступны также с например, цангой ER, Weldon, оправкой для на- садных фрез, модульной системой VARIA или VARIA VX.

С внутренним (ВО) или наружным подводом СОЖ. Раз-

личным передаточным отношением.
