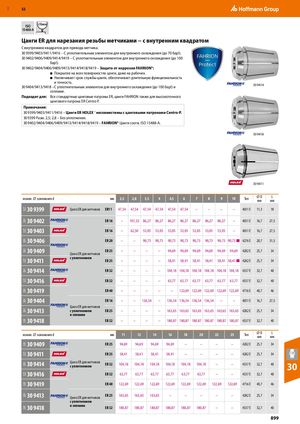

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 898
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
15488-A
Цанги ER для нарезания резьбы метчиками − внутренним квадратом
С внутренним квадратом для привода метчика. 30 9399/9403/9411/9416 – С уплотнительным элементом для внутреннего охлаждения (до 70 бар!). 30 9402/9406/9409/9414/9419 – С уплотнительным элементом для внутреннего охлаждения (до 100 бар!). 30 9402/9404/9406/9409/9413/9414/9418/9419 – Защита от коррозии FAHRION®:
- Покрытие на всех поверхностях цанги, даже на рабочих.
- Увеличивает срок службы цанги, обеспечивает длительную функциональность и точность.
30 9404/9413/9418 – С уплотнительным элементом для внутреннего охлаждения (до 100 бар!) и 30 9414 соплами.
Подходит для: Все стандартные цанговые патроны ER, цанги FAHRION также для высокоточного цангового патрона ER Centro P.
Примечание: 30 9399/9403/9411/9416 – Цанги ER HOLEX ® несовместимы цанговыми патронами Centro-P. 30 9399 Разм. 2,5; 2,8 – Без уплотнения. 30 9402/9404/9406/9409/9413/9414/9418/9419 – FAHRION® Цанги соотв. ISO 15488-A. 30 9418
30 9411
| номин. ⌀ зажима | ния d | мм | 2,5 | 2,8 | 3,5 | 4 | 4,5 | 6 | 7 | 8 | 9 | 10 | Тип | ⌀ D мм | L мм | |
| 32Z 30 9399 | Цанга ER для метчиков | ER11 | 47,54 | 47,54 4 | 7,54 | 47,54 | 47,54 | 47,54 | – | – | – | – | 4031 E | 11,3 | 18 | |
| 39Y 30 9402 | ER 16 | – | 101,32 8 | 6,27 | 86,27 | 86,27 | 86,27 | 86,27 | 86,27 | 86,27 | – | 4031 E | 16,7 | 27,5 | ||
| 32Z 30 9403 | ER 16 | – | 62,50 5 | 3,05 | 53,05 | 53,05 | 53,05 | 53,05 | 53,05 | 53,05 | – | 4031 E | 16,7 | 27,5 | ||
| 39Y 30 9406 | ER 20 | – | – 9 | 0,73 | 90,73 | 90,73 | 90,73 | 90,73 | 90,73 | 90,73 | 90,73 ■ | 4276 E | 20,7 | 31,5 | ||
| 39Y 30 9409 | Цанга ER для метчиков | ER 25 | – | – | – | – | 94,69 | 94,69 | 94,69 | 94,69 | 94,69 | 94,69 | 4282 E | 25,7 | 34 | |
| 32Z 30 9411 | с уплотнением | ER 25 | – | – | – | – | 58,41 | 58,41 | 58,41 | 58,41 | 58,41 | 58,41 ■ | 4282 E | 25,7 | 34 | |
| 39Y 30 9414 | ER 32 | – | – | – | – | 104,18 | 104,18 | 104,18 | 104,18 | 104,18 | 104,18 | 4537 E | 32,7 | 40 | ||
| 32Z 30 9416 | ER 32 | – | – | – | – | 63,77 | 63,77 | 63,77 | 63,77 | 63,77 | 63,77 | 4537 E | 32,7 | 40 | ||
| 39Y 30 9419 | ER 40 | – | – | – | – | – | 122,69 | 122,69 | 122,69 | 122,69 | 122,69 | 4716 E | 40,7 | 46 | ||
| 39Y 30 9404 | ER 16 | – | – 13 | 6,5 | 4 – | 136,54 | 136,54 | 136,54 | 136,54 | – | – | 4031 E | 16,7 | 27,5 | ||
| 39Y 30 9413 | Цанга ER для метчиков с уплотнением и соплами | ER 25 | – | – | – | – | 163,65 | 163,65 | 163,65 | 163,65 | 163,65 | 163,65 | 4282 E | 25,7 | 34 | |
| 39Y 30 9418 | ER 32 | – | – | – | – | 180,87 | 180,87 | 180,87 | 180,87 | 180,87 | 180,87 | 4537 E | 32,7 | 40 | ||
| номин. ⌀ зажима | ния d | мм | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | Тип | ⌀ D мм | L мм | |||
| 39Y 30 9409 | ER 25 | 94,69 | 94,69 | 94,69 | 94,69 | – | – | – | – | 4282 E | 25,7 | 34 | ||||
| 32Z 30 9411 | ER 25 | 58,41 | 58,41 | 58,41 | 58,41 | – | – | – | – | 4282 E | 25,7 | 34 | ||||
| 39Y 30 9414 | Цанга ER для метчиков с уплотнением | ER 32 | 104,18 | 104,18 | 104,18 | 104,18 | 104,18 | 104,1 | 8 | – | – | 4537 E | 32,7 | 40 | ||
| 32Z 30 9416 | ER 32 | 63,77 | 63,77 | 63,77 | 63,77 | 63,77 | 63,7 | 7 | – | – | 4537 E | 32,7 | 40 | |||
| 39Y 30 9419 | ER 40 | 122,69 | 122,69 | 122,69 | 122,69 | 122,69 | 122,6 | 9 1 | 22,69 | 122,69 | 4716 E | 40,7 | 46 | |||
| 39Y 30 9413 | Цанга ER для метчиков | ER 25 | 163,65 | 163,65 | 163,65 | – | – | – | – | – | 4282 E | 25,7 | 34 | |||
| 39Y 30 9418 | с уплотнением и соплами | ER 32 | 180,87 | 180,87 | 180,87 | 180,87 | 180,87 | 180,8 | 7 | – | – | 4537 E | 32,7 | 40 |
