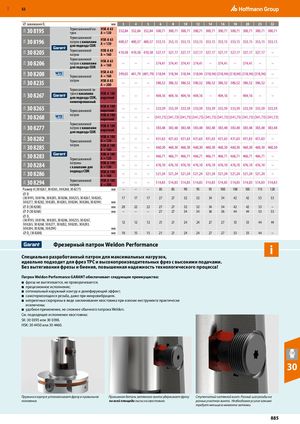

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 884
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| ⌀зажимания D1 | мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | ||
| 31A 30 8195 | Термозажимной\па- трон | HSK-A 63 A= 130 | 352,84 | 352,84 | 352,84 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | 300,71 | |
| 31A 30 8196 | Термозажимной патронс каналами для подвода СОЖ | HSK-A 63 A = 130 | 400,57 | 400,57 | 400,57 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | 353,15 | |
| 31A 30 8205 | Термозажимной патрон | HSK-A 63 A= 160 | 410,58 | 410,58 | 410,58 | 327,17 | 327,17 | 327,17 | 327,17 | 327,17 | 327,17 | 327,17 | 327,17 | 327,17 | – | |
| 31A 30 8206 | Термозажимной патронс каналами для подвода СОЖ | HSK-A 63 A = 160 | – | – | – | 374,41 | 374,41 | 374,41 | 374,41 | – | 374,41 | – | 374,41 | – | – | |
| 33W 30 8208 | Термозажимной | HSK-A 63 A= 160 | 399,03 | 401,79 | (401,79) | 318,94 | 318,94 | 318,94 | 318,94 | (318,94) | (318,94) | (318,94) | (318,94 | ) (318,94) | – | |
| 31A 30 8235 | патрон | HSK-A 63 A= 200 | – | – | – | 386,52 | 386,52 | 386,52 | 386,52 | 386,52 | 386,52 | 386,52 | 386,52 | 386,52 | – | |
| Термозажимной па- | ||||||||||||||||
| 31A 30 8267 | тронс каналами для подвода СОЖ, никелированный | HSK-A 100 короткий | – | – | – | 404,16 | 404,16 | 404,16 | 404,16 | – | 404,16 | – | 404,16 | – | – | |
| 31A 30 8265 | Термозажимной | HSK-A 100 короткий | – | – | – | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | 333,59 | |
| 33W 30 8268 | патрон | HSK-A 100 короткий | – | – | – | (341,73) | (341,73) | (341,73) | (341,73) | (341,73) | (341,73) | (341,73) | (341,73 | ) (341,73) | (341,73) | |
| 31A 30 8277 | Термозажимной патронс каналами для подвода СОЖ | HSK-A 100 короткий | – | – | – | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | 383,48 | |
| 31A 30 8282 | Термозажимной | HSK-A 100 A= 120 | – | – | – | 431,63 | 431,63 | 431,63 | 431,63 | 431,63 | 431,63 | 431,63 | 431,63 | 431,63 | – | |
| 31A 30 8285 | патрон | HSK-A 100 A= 160 | – | – | – | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | 460,30 | |
| 31A 30 8283 | Термозажимной | HSK-A 100 A= 120 | – | – | – | 466,71 | 466,71 | 466,71 | 466,71 | 466,71 | 466,71 | 466,71 | 466,71 | 466,71 | – | |
| 31A 30 8284 | патроны с каналами для | HSK-A 100 A= 130 | – | – | – | 476,10 | 476,10 | 476,10 | 476,10 | 476,10 | 476,10 | 476,10 | 476,10 | 476,10 | – | |
| 31A 30 8286 | подвода СОЖ | HSK-A 100 A= 160 | – | – | – | 521,24 | 521,24 | 521,24 | 521,24 | 521,24 | 521,24 | 521,24 | 521,24 | 521,24 | – | |
| 31A 30 8294 | Термозажимной патрон | HSK-A 100 A= 200 | – | – | – | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | 514,83 | |
| Размер A (30 8267, | 30 8265, 30 8268 | , 30 8277) | мм | – | – | – | 85 | 85 | 90 | 95 | 95 | 100 | 100 | 105 | 115 | 120 |
| ⌀ D (30 8195, 30 8196, 3 30 8277, 30 8282, 30 | 0 8205, 30 8206, 8285, 30 8283, 3 | 30 8235, 30 8267, 30 826 0 8284, 30 8286, 30 829 | 5, 4) мм | 17 | 17 | 17 | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 |
| ⌀ D (30 8208) | мм | 20 | 22 | 22 | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | – | ||
| ⌀ D (30 8268) | мм | – | – | – | 27 | 27 | 34 | 34 | 36 | 36 | 44 | 44 | 53 | 53 | ||
| ⌀ D2 (30 8195, 30 8196, 3 30 8265, 30 8268, 30 | 0 8205, 30 8206, 8277, 30 8282, 3 | 30 8235, 30 8267, 0 8285, 30 8283, | 12 | 12 | 12 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| 30 8284, 30 8286, 30 | 8294) | мм | ||||||||||||||
| ⌀ D2(30 8208) | мм | 10 | 15 | 15 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | – |
Фрезерный патрон Weldon Performance i
Специально разработанный патрон для максимальных нагрузок, идеально подходит для фрез TPC и высокопроизводительных фрез с высокими подачами.
Без вытягивания фрезы и биения, повышенная надежность технологического процесса!
Патрон Weldon Performance GARANT обеспечивает следующие преимущества:
- фреза не вытягивается, не проворачивается;
- прецизионное исполнение;
- оптимальный наружный контур и демпфирующий эффект;
- самотормозящаяся резьба, даже при микровибрациях.
- неприятные сюрпризы в виде заклинивания хвостовика при изломе инструмента практически исключены;
- удобное применение, не сложнее обычного патрона Weldon.
См. подходящее исполнение хвостовика: SK: 30 0395 или 30 0398. HSK: 30 4450 или 30 4460.
30
| Пружина в корпусе устанавливает фрезу в правильное | Прижимная деталь затяжного винта удерживает фрезу | Ступенчатый затяжной винт. Разный шаг резьбы на |
| положение. | по всей площади лыски на хвостовике. | разных участках винта. Необходимое усилие зажима |
требует меньшего момента затяжки.
