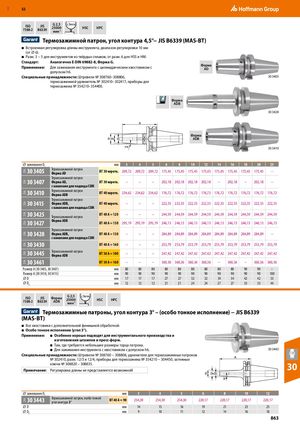

| ISO | 25000 | HSC | HPC | |
| 7388-2 | B6339 | мин |
Термозажимной патрон, угол контура 4,5°− JIS B6339 (MAS-BT)
- Встроенная регулировка длины инструмента, диапазон регулировки 10 мм (от 6).
- Разм. 3 − 5 для инструментов из твёрдых сплавов, от разм. 6 для HSS и HM.
Стандарт: Аналогично E-DIN 69882-8, Форма G.
Применение: Для зажимания инструмента цилиндрическим хвостовиком Форма
AD допуском h6. Специальные принадлежности: Штревели № 308760–308806, 30 3405 термозажимной удлинитель № 302410–302417, приборы для
термозажима № 354210–354400.
Форма ADB 30 3428
Форма ADB 30 3410
| ⌀зажимания D1 | мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | |
| 31A 30 3405 | Термозажимной патрон Форма AD | BT 30 коротк. | 209,72 | 209,72 | 209,72 | 175,45 | 175,45 | 175,45 | 175,45 | 175,45 | 175,45 | 175,45 | 175,45 | – |
| 31A 30 3407 | Термозажимной патрон Форма AD, с каналами для подвода СОЖ | BT 30 коротк. | – | – | – | 202,18 | 202,18 | 202,18 | 202,18 | – | 202,18 | – | 202,18 | – |
| 31A 30 3410 | Термозажимной патрон Форма ADB | BT 40 коротк. | 234,62 | 234,62 | 234,62 | 176,72 | 176,72 | 176,72 | 176,72 | 176,72 | 176,72 | 176,72 | 176,72 | 176,72 |
| 31A 30 3415 | Термозажимной патрон Форма ADB, с каналами для подвода СОЖ | BT 40 коротк. | – | – | – | 222,35 | 222,35 | 222,35 | 222,35 | 222,35 | 222,35 | 222,35 | 222,35 | 222,35 |
| 31A 30 3425 | Термозажимной патрон | BT 40 A = 120 | – | – | – | 244,59 | 244,59 | 244,59 | 244,59 | 244,59 | 244,59 | 244,59 | 244,59 | 244,59 |
| 31A 30 3427 | Форма ADB | BT 40 A = 130 | 295,19 | 295,19 | 295,19 | 246,13 | 246,13 | 246,13 | 246,13 | 246,13 | 246,13 | 246,13 | 246,13 | 246,13 |
| 31A 30 3428 | Термозажимной патрон Форма ADB, с каналами для подвода СОЖ | BT 40 A = 130 | – | – | – | 284,89 | 284,89 | 284,89 | 284,89 | 284,89 | 284,89 | 284,89 | 284,89 | – |
| 31A 30 3430 | BT 40 A = 160 | – | – | – | 253,79 | 253,79 | 253,79 | 253,79 | 253,79 | 253,79 | 253,79 | 253,79 | 253,79 | |
| 31A 30 3445 | Термозажимной патрон Форма ADB | BT 50 A = 100 | – | – | – | 247,42 | 247,42 | 247,42 | 247,42 | 247,42 | 247,42 | 247,42 | 247,42 | 247,42 |
| 31A 30 3461 | BT 50 A = 160 | – | – | – | 360,36 | 360,36 | 360,36 | 360,36 | – | 360,36 | – | 360,36 | 360,36 | |
| Размер A (30 3405, | 30 3407) | мм | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 90 | 90 | – |
| Размер A (30 3410, | 30 3415) | мм | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 100 |
| ⌀ D | мм | 17 | 17 | 17 | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | |
| ⌀ D2 | мм | 12 | 12 | 12 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 |
G 2,5 ≤3мкм
| ISO | JIS | Форма | 25000 | HSC | HPC |
| 7388-2 | B6339 | ADB | мин |
-1 Термозажимные патроны, угол контура 3° – (особо тонкое исполнение) − JIS B6339 (MAS-BT)
- Все хвостовики дополнительной финишной обработкой.
- Особо тонкое исполнение (угол 3°).
Применение: Особенно хорошо подходят для инструментального производства и изготовления штампов и пресс-форм.
- Там, где требуются небольшие размеры торца патрона.
- Для зажимания инструмента хвостовиком допуском h6. 30 3443
Специальные принадлежности: Штревели № 308760 − 308806, удлинители для термозажимных патронов № 302410, разм. 12/3 и 12/4, приборы для термозажима № 354210 − 304450, затяжные 30 ключи № 308820 – 308835.
Примечание: Регулировка длины не представляется возможной!
| ⌀зажимания D1 | мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 31A 30 3443 | Термозажимной патрон, особо тонкий угол контура3° | BT 40 A = 90 | 254,30 | 254,30 | 254,30 | 220,17 | 220,17 | 220,17 | 220,17 |
| ⌀ D | мм | 14 | 15 | 16 | 19 | 21 | 23 | 25 | |
| ⌀ D2 | мм | 9 | 10 | 11 | 12 | 14 | 16 | 18 |
